产品中的图案肌理

设计方法
(下篇)

图案肌理系列化管理
本文字数3千,多为设计专业词汇,阅读完需要30分钟,建议下载观看。

     上篇和中篇主要讲解在音箱发声孔上运用,倘若本企业产品不再是音箱,而是涉及到很多产品类型,这种方法是否可以通用呢?下文讲解图案灵活管理以便将图案应用于不同产品不同部件之上。



五:图案灵活管理

     图案辅助图形管理是设计战略管理中的重要内容,这里解释用图案管理方法来辅助产品应用,首先设计一组图案,如图37所示,希望此图案能灵活变动并横跨多个产品使用,可充当发声孔、防滑垫、装饰图案等为此要熟知8个关键因素,并制定管理表格,并不是所有的产品强行使用图案,制定表格的目的是未雨绸缪准备,不至于临阵决策,机会一到可快速使用。

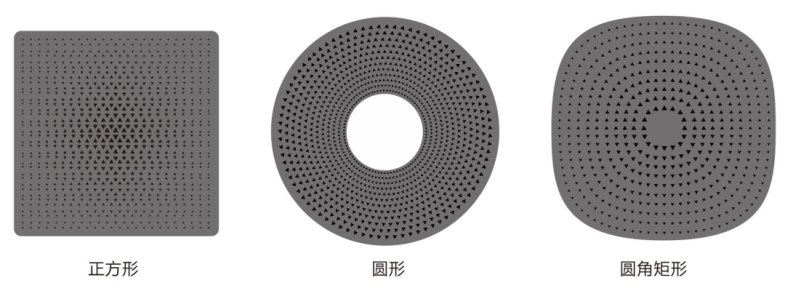

(图37)

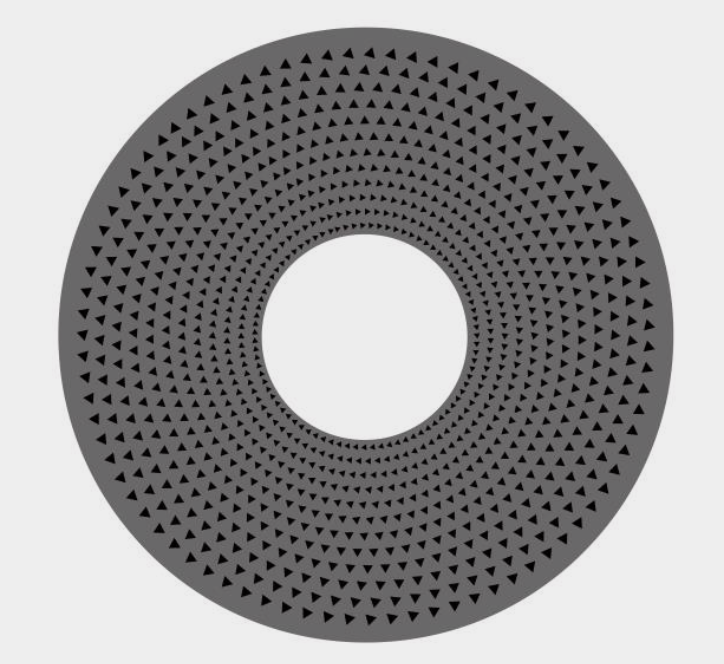

    要素1,第一感官:第一感知外形和规律。规律是最明显的特征,如规律A,产生动感和差异带来视觉刺激,并用言语可形容。如图37所示,在正方形内感知到中间大,边缘小,并由中间向边缘慢慢扩散。在圆形内感知到中间小,边缘大,并由中间向边缘旋转变化。圆角矩形,在图形内感知到沿着外边缘路径,依次内内圈排列,并由大到小变化。

    要素2,视觉流程:首先感觉看到外形和规律,其次仔细观看到大小三角形,最后看到边缘与背景图形匹配。


    要素3,元素单元道理:如图案是几何数理排列,折产生规律秩序美感感,感觉不凌乱。规律A和B起到个性和差异,基础单元是品牌DNA区别

    要素4,背景图形:与产品造型和形状相关,与产品的部件相关,例如发声孔、扇热孔、防滑纹路等。

    要素5,基础单元:源于品牌符号,是品牌DNA图形,另外几何纯粹的单元有利于模具加工及工艺实施。如表38所示,大三角和下小三角是DNA图形。

    要素6,规律A:起到第一视觉作用,吸引眼球,带来产品个性差异。规律分为旋转、发射、渐变、分布、路径、螺旋等。如表38所示,规律A为向外扩散变化。

    要素7,规律B:图案的边缘匹配背景图形,图案不超出背景,与背景保持联系。另外图案的边缘收尾体现设计的精致化。如表38所示,小三角形围绕边缘排列。

    要素8,应用部件:如表38所示,当正方形遇到移动电源时,图案充当扇热孔。当圆形遇到智能音箱时,图案充当表面装饰。当圆角矩形遇到便携音箱时,图案充当发声孔。图39、图40、图41示意在产品上的应用。

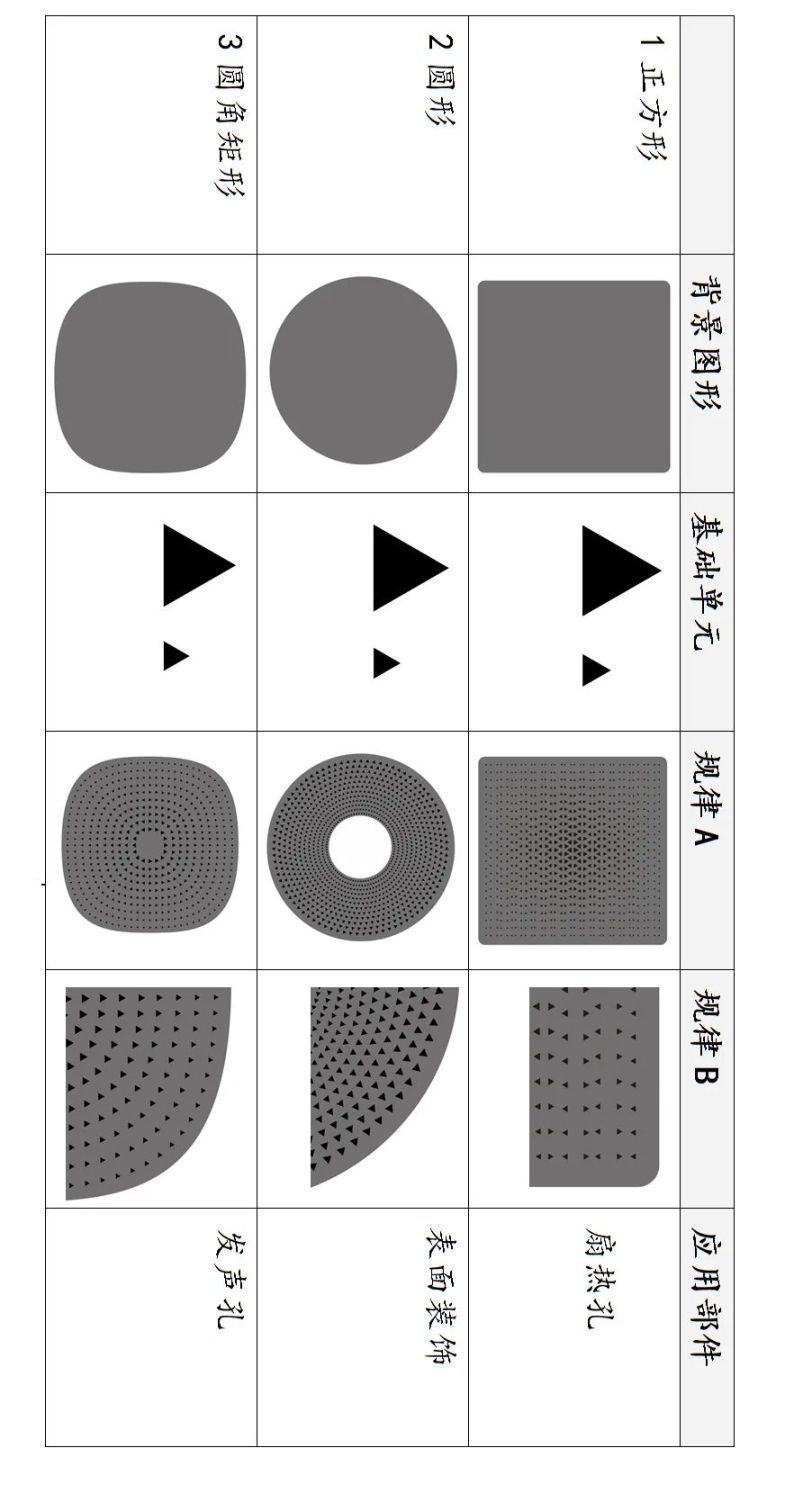

(表38 管理表格)

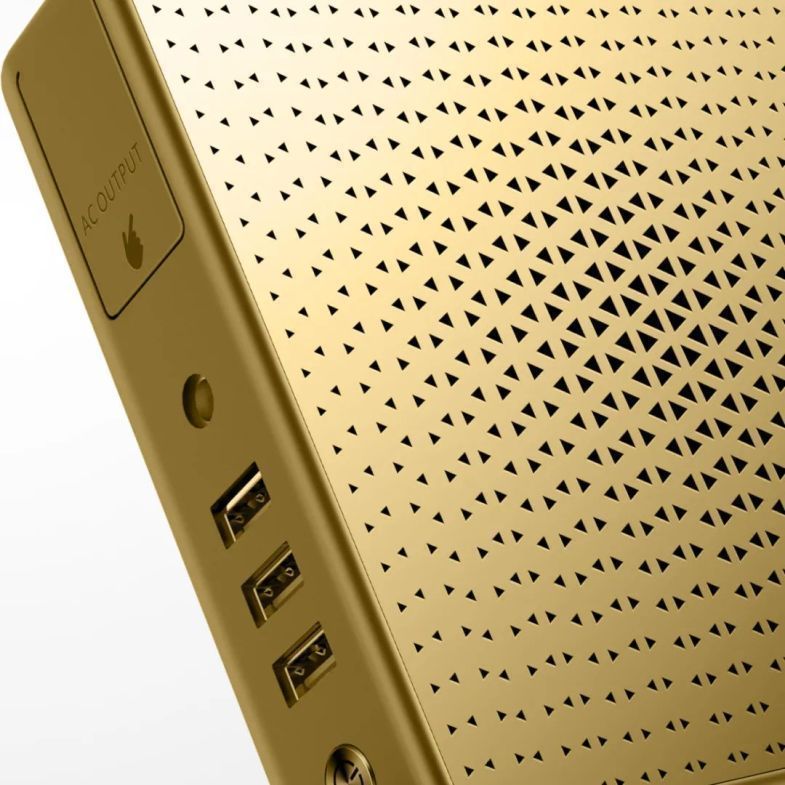

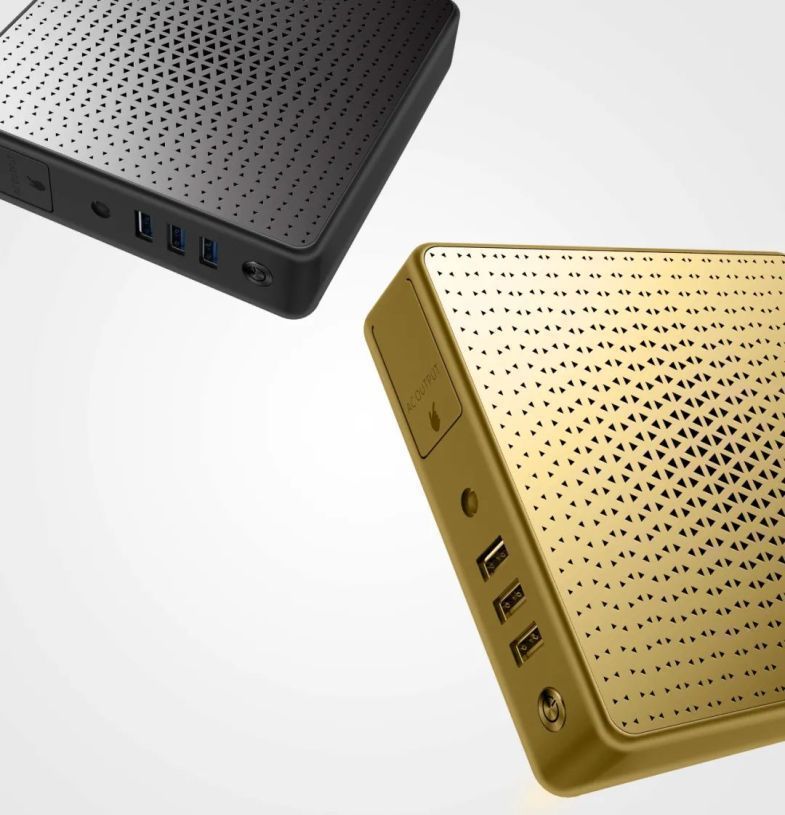

(图39 应用案例-移动电源)

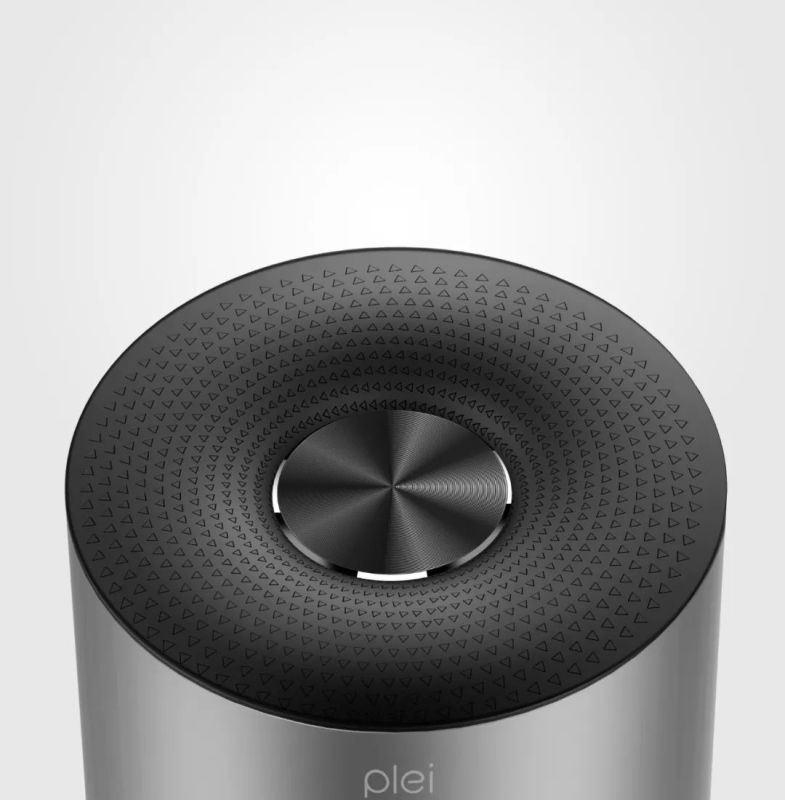

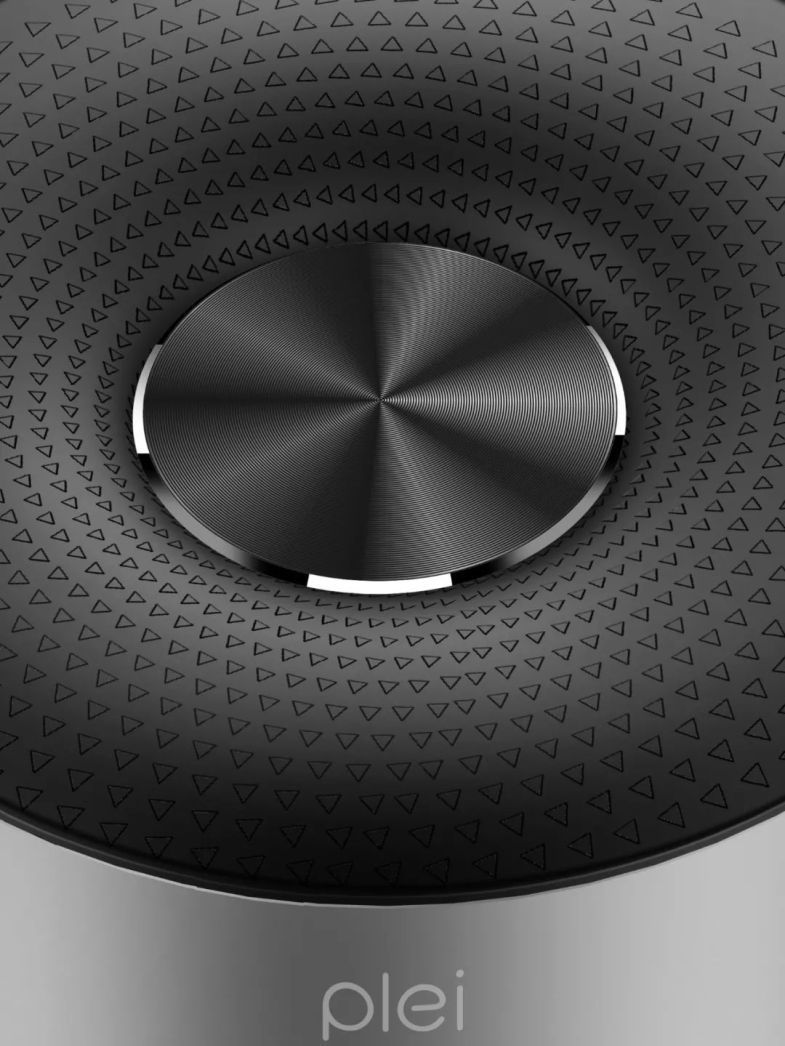

( 图40 应用案例-智能音箱)

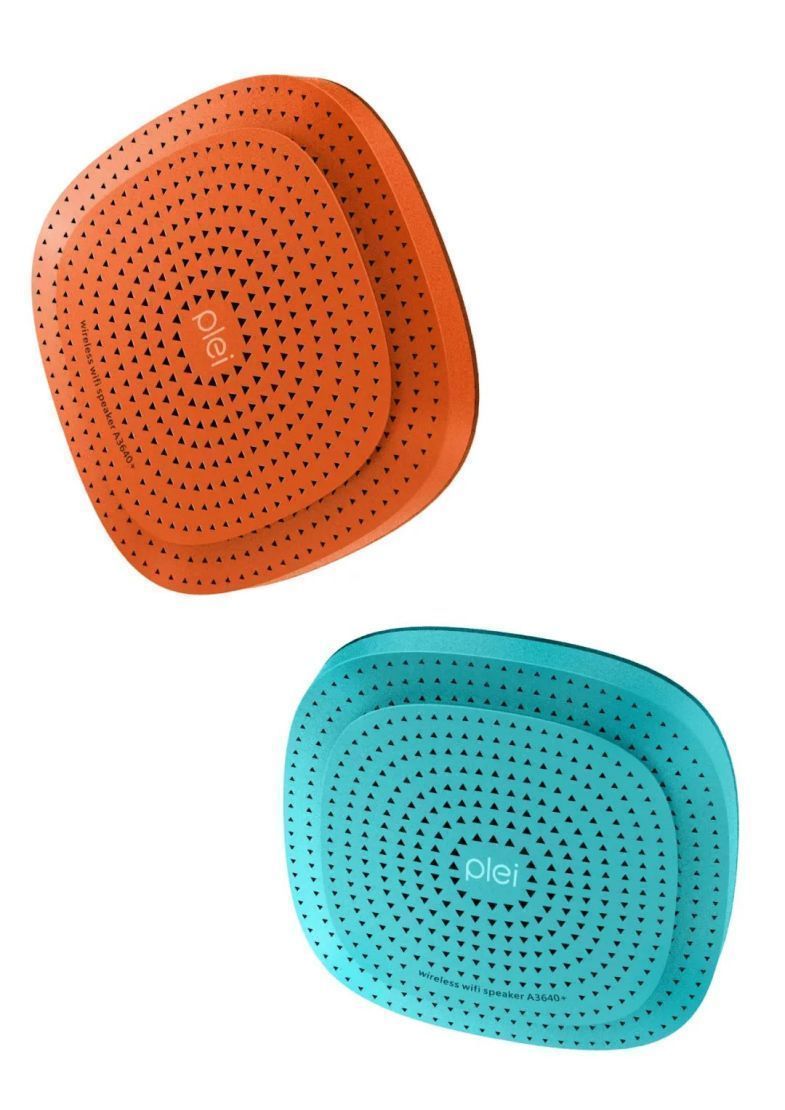

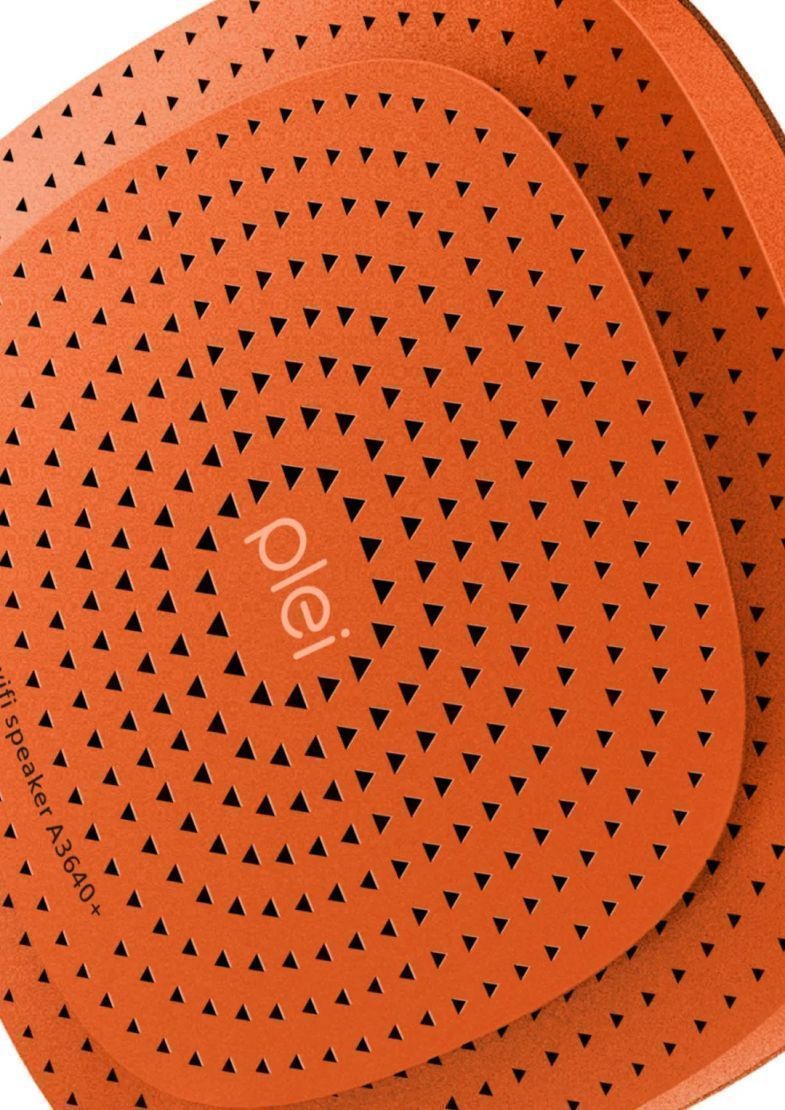

( 图41 应用案例-便携音箱)



六:示范软件制作

     以上文中的某一图案为例,示范使用CorelDRAW 软件制作方法。从生产加工角度上讲,基础单元通常为几何图形,方便模具加工,例如塑胶模具刚针、冲压金属模具。在丝印或印刷工艺时候可以异性图形。

     技巧:在设计图案时候,先尖角设计,后续完整所有图案后,一键进入全部倒圆角即可。如图42所示,基础单元中大三角形尺寸2.7X2.4mm,小三角形尺寸1X0.8mm。最小尺寸满足模具冲压要求。
(图42 基础单元)

   使用【交互式调和】工具,拖动,数量设置为10个。若制作与由中间向外面扩散效果,则左侧的间距小写,反之亦然。这样产生规律A,如图43所示。
(图43 )


   将第一行,镜像为第二行(为方便区分用蓝色标出),同时注意间距,如图44所示。
(图44)

   如图45所示,将最右边的三角形(红色方框处),向左拉动,保证与右侧黑色三角(绿色方框处)居中对齐。这个步骤很关键,可以将外边的点与产品边缘匹配。
(图45)

   如图46所示,左侧黑三角尺寸为2.7mm,(绿色方框标注),将左侧蓝三角尺寸修改为2.6mm,这样由2.7mm变化为2.6mm,就实现规律B,由下到上慢慢变小。
(图46)

   如图47所示,依次镜像或复制,同时修改左侧三角的尺寸,每一行减少0.1毫米,总共10行,从2.7mm减少到1.8mm。
(图47)

   如图48所示,继续镜像或复制,总共18行。右侧画出蓝色参照线,让右侧的点均落在此线上。
(图48)

     如图49所示,左上角三角形(红色方框1处),尺寸为1毫米,由于冲压模具加工限制,不能少于1毫米。因此红框1、2、3均为1毫米。这样是实现规律B从中间向边缘变小。
(图49)

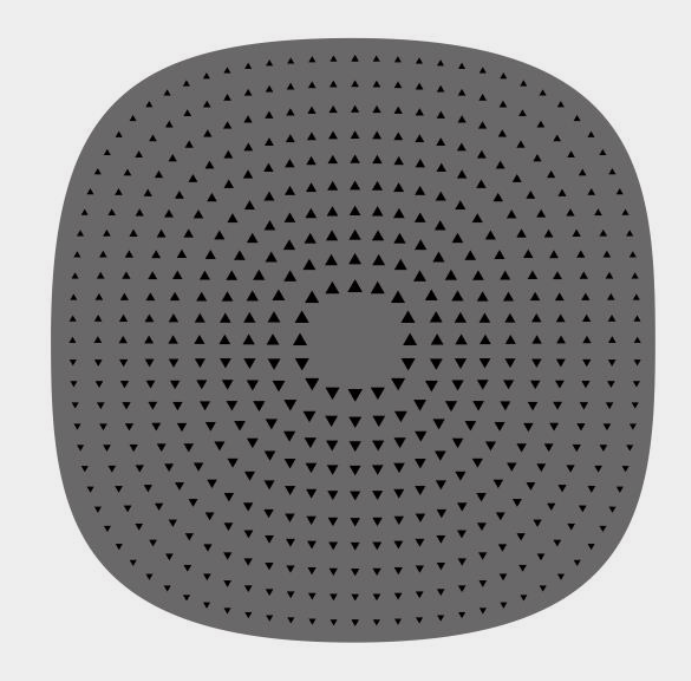

   上图为右上角四分之一图案,向左镜像,向下镜像,得到完整图案。这样又增加了规律C,由圆心到边缘慢慢扩散。如50所示。
(图50)



本章总结

    图案肌理的设计管理不仅局限设计本身问题,放大范围看到产品发展历史和外部环境。我们思考下产品为什么会出现图案肌理?

1.合理化:产品形态突破面临着风险和开发周期加长,例如耳机的形态决定佩戴、声学、信号,目前形态相对稳定,厂商不再改变形态而是将设计重点放在CMF和表面设计上,产品外衣设计成为差异化的主要途径

2.趋势化:图案的本质是装饰,传统的装饰是堆砌附加,现代的装饰是趋势和潮流,有必要的图案肌理化迎合发展趋势

3.差异性:特殊的纹路和规律图形带来的美感,吸引眼球同时为产品添加差异和微个性

4.品牌性:相同相似的图案形成的产品共性成为家族化语言,具备内部统一,同时识别有异于竞争品牌,鹤立鸡群,与众不同。

5.观赏性:普通空洞的图案无人问津,但是精细巧思的图案增加观赏性,同时提升产生的内容、层次、效果、质感、疏密对比、节奏、聚焦、纵深。

6.界定性:图案的规划和设计与产品规划同步进行,每个图案不同,结合高中低工艺可应用到高中低端产品。使得图案具备血统一致,每个产品档次自然界定拉开。

7.档次性:例如塑胶肌理档次优于晒纹,透明丝印图案档次大于塑胶肌理,膜内转印的档次大于丝印图案。根据图案的密度和粗细,设置了档次的划分,这对单个产品的定位有强化作用。

8.针对性和灵活性:图案仅为一道工艺,通常不影响模具,速度快且灵活,可以自由更换图案。可以根据消费群的喜好定制图案(例如手机壳定制图案),也可以根据品牌定制图案,可以为旧产品升级换代(例如罗技鼠标图案升级)等。

9.功能更开放性:最初纹路起到扇热、出音、防滑作用,随着发展慢慢涉及到美学和形式构成上。包括从美学上为对比,风格,性格,图形,格调、语言。从形式构成上节奏韵律、秩序理性、变化统一、条理反复。从类别上分为专业工具、器具、工具、休闲用品、智能家居。

10联想之魅:引发联想营造氛围,例如蜘蛛网般的游戏纹路、典雅的百褶裙纹路、快速的流动纹理、粗厚耐磨的纹路均能带来联想制造情绪
