红点奖/便签纸耳机/9种设计方法

28|5评论|3744人气|28收藏|2021-05-12 23:15:12

      产品独到之处在于设计师挖掘9个设计特点,从大识别角度包括故事缘起、童趣想象、形式形状、纤薄机身,引人兴趣的同时有利于市场传播和营销,为品牌定位打造基因。从细微体验角度包括旋转佩戴调节、人耳构造匹配、入耳深度的合理,有利于提升使用体验。而常规设计手法如时尚美学、表面设计、色彩遐想也纳入考量。

      Note代表便签纸,20代表型号。Note20在indiegogo 获得众筹佳绩,为该类别第一名,为行业明星产品,主要销往日韩及东南亚地区。

      产品获得2020年红点设计奖,由YOBYBO品牌创始人周红超设计,本文示意一种设计方法,以童趣和开放心态寻找设计出发点,吻合销售区域的心理特征。本文上半部分描述9个设计特点,下半部分详解设计过程中心得体会,包含产品开发中的方向界定、竞争优势、设计决策、实验模拟、研发推动等。



01. 故事缘起

内心寻找新视觉轮廓,熟知压力促使形体发生形变,偶遇“便签纸”,联想到便签纸的“超薄”,唤醒内心深处记忆并重构联系,适用于休闲娱乐和工作学习场景下聆听音乐。取名为note(便签纸)与手机、笔记本都是超薄,且处于办公场景中。



02.时尚美学

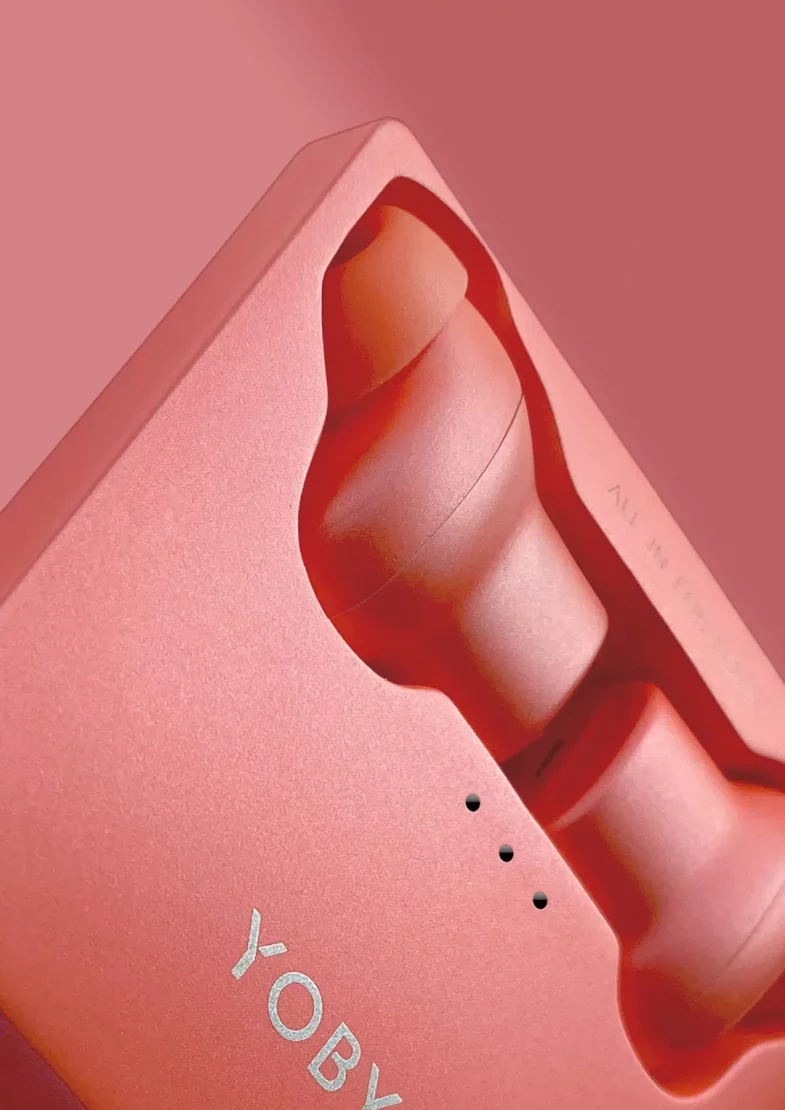

纯粹的方片上,巧妙嵌入两个耳机,耳机与盒子呈薄片状。进入耳朵后新颖独特的效果,对外展示个性,塑造新形象,引领时代美学。金属涂料赋予多种彩色,与彩妆、服饰搭配审美。理性与纯粹,感性与色彩。


03.极致的纤薄

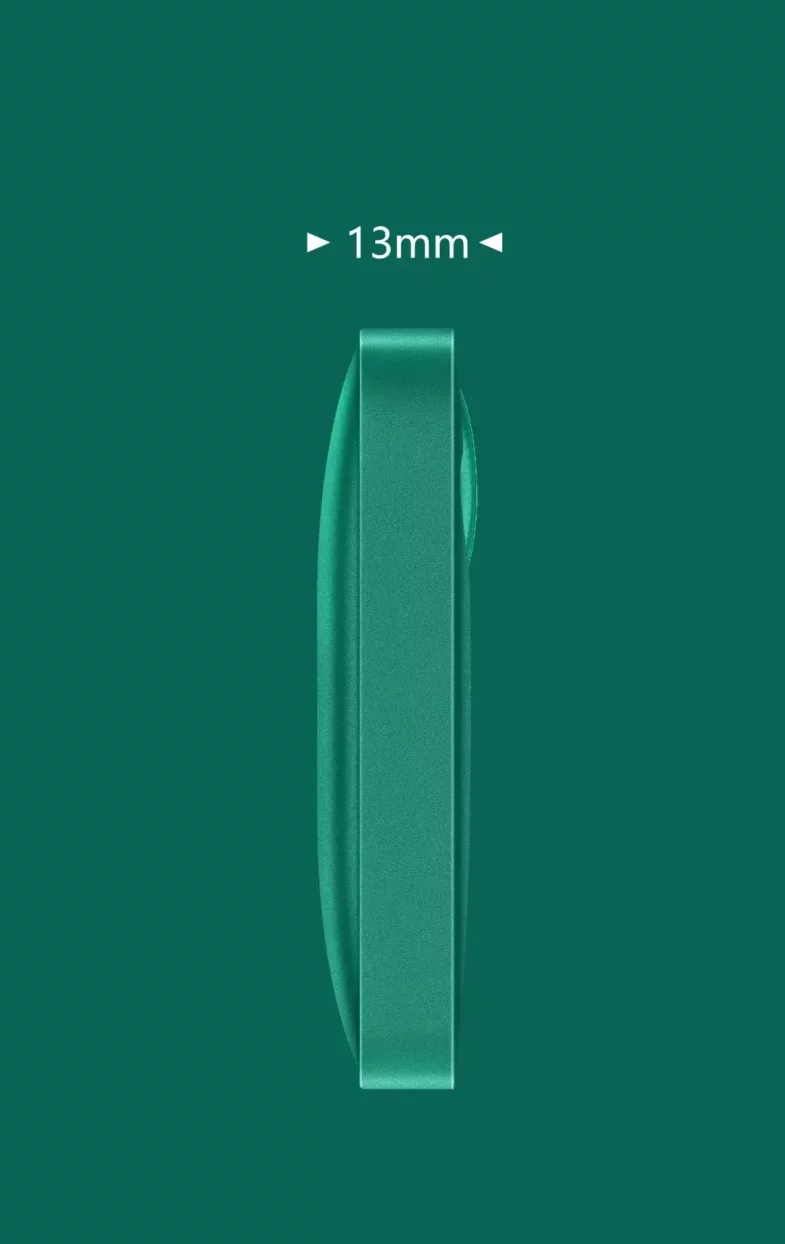

耳机的厚度仅为13毫米,当与iphone使用的时候,薄厚相当。55mmX55mm的面积和13毫米的厚度,塞进口袋时,几乎感觉不到其存在。小巧的拿捏和最薄的携带。



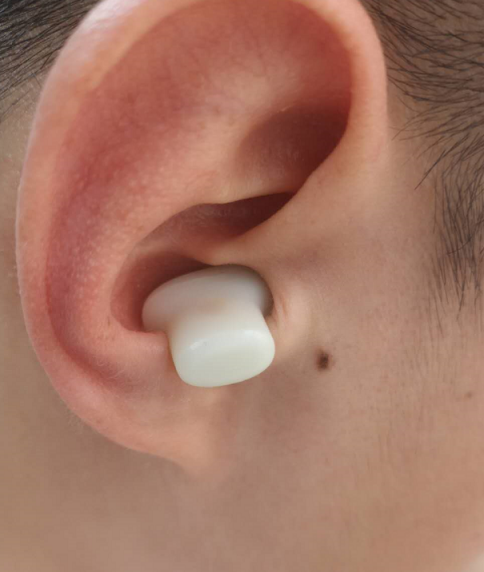

04.旋转佩戴调节固定

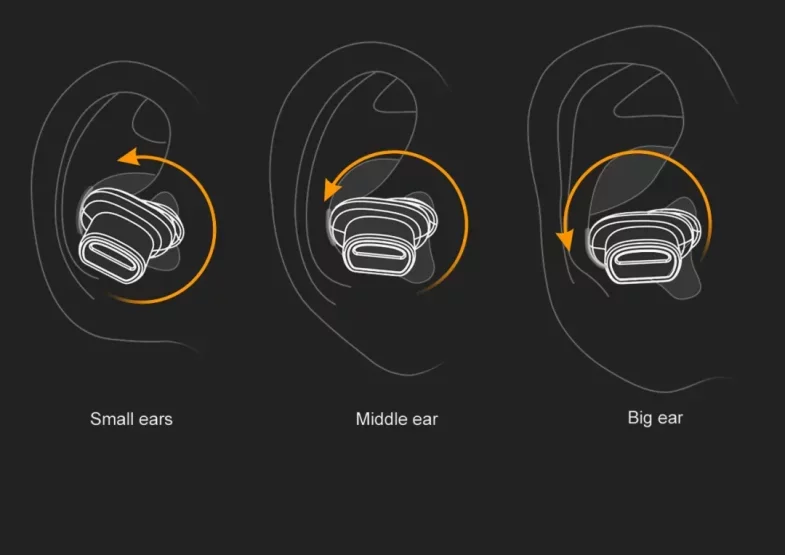

在佩戴上拥有发明专利,即戴入耳朵内,根据自己耳朵大小进行“旋转调节”从而实现稳固,稳固后在运动时也不会掉落。



05.与人耳构造匹配

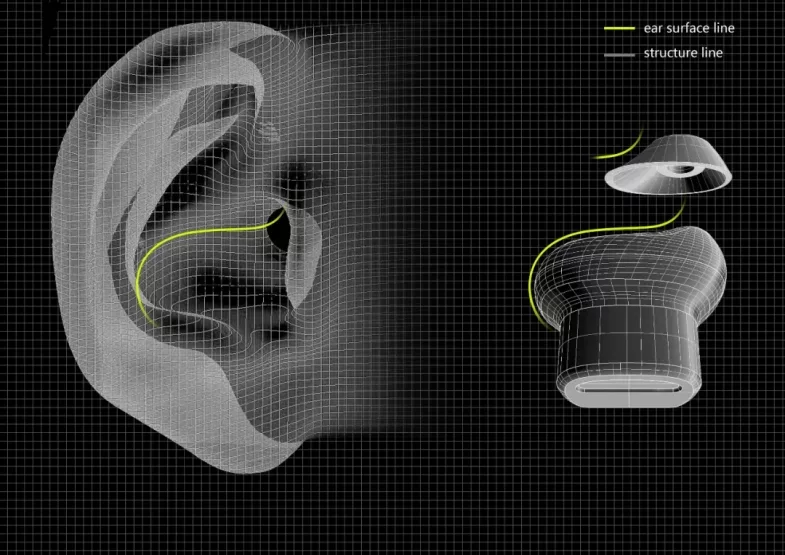

设计师构建了人耳数据库,在标准人耳上建立经纬网来示意耳朵的曲面走向。下图1中,绿色曲线为皮肤软骨曲面,匹配图中耳机曲线,这意味着耳机与皮肤产生大面积接触,心理上触觉感受饱满充实,生理上不会导致的刺痛感。以至于硅胶帽的外形也是模仿“耳道口”曲线。传统耳机强迫适应人耳,此耳机强调舒适适应人耳。


(图1,皮肤曲线匹配耳机曲线)

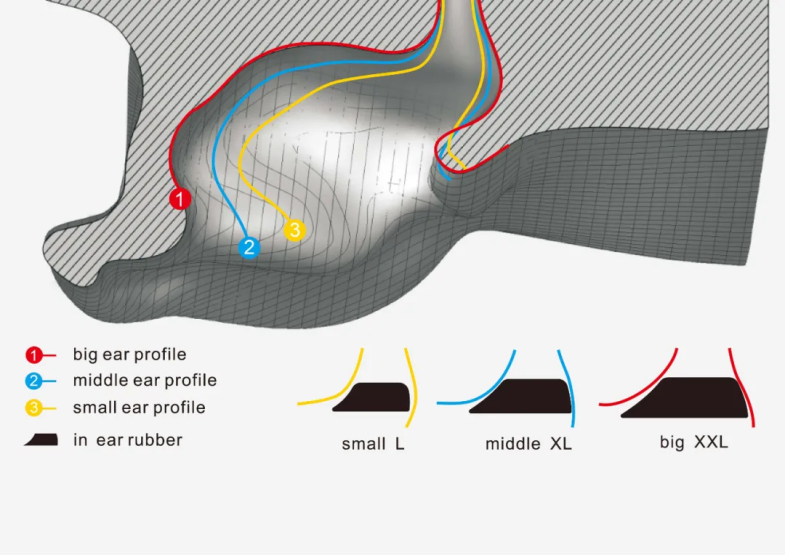

下图2中,在前硅胶帽设计上,依据递增递减规律,仍然匹配不同人耳曲线。

(图2,递增递减硅胶帽)

06 .入耳深度的合理

通过研究发现:如下图3中,代表深入耳,即前部“入耳部分非常深”,通常有10毫米的入耳深度,导致耳道口的刺痛太大,会出现痒、疼、胀的感受。耳机2,代表浅入耳,即“入耳部分非常浅”,在入耳深度和密封性之间取得平衡,通过小中大硅胶帽来实现入耳深度和密封性递增,本耳机note20属于此类型。耳机3,代表“不入耳”,即“耳机不深入耳道口”,类似于苹果airpods耳机,但是密封性不紧密丢失了和深沉的低音。

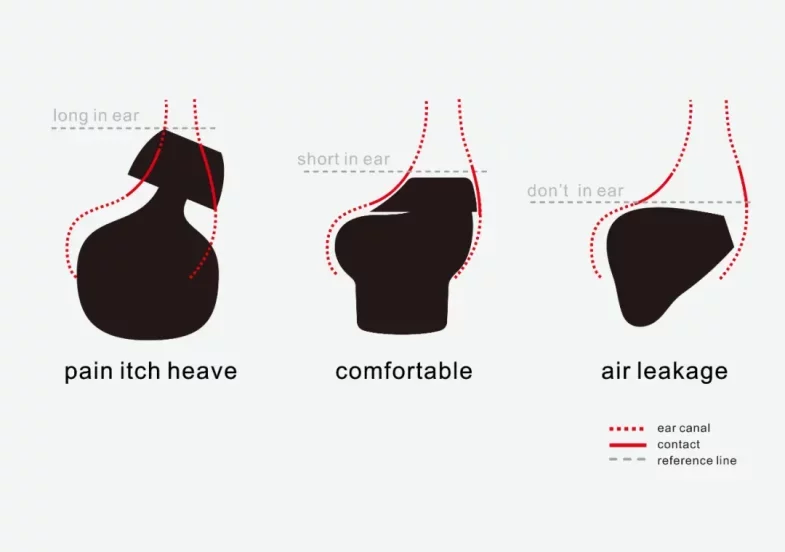

(图3,耳机形状的优劣)

07. 表面设计

设计师在产品在外表面的要求极为苛刻。产品表面通过三次喷涂而成,底面一层色浆油漆呈现不同颜色,中间一层珠光铝粉油漆呈现闪金效果,表面一层磨砂油漆保证摩擦跌落。油漆美学价值在于,在光线照射下,透过哑光膜厚看到闪闪颗粒的金属漆。而在金属漆密度控制上,保证远看富有光泽质感,近看颗粒细密微妙。


08 .色彩遐想

珊瑚橙色彰显了年轻人的活力与热情。圣诞绿暗示了内心的安静和含蓄。珍珠雪透漏着纯洁与干净。黑色沉淀着沉静与稳重。


09. 童趣想象

在产品设计中充满乐趣。有时挖掘生活中的元素,例如充电盒与便签纸的相似;有时赋予产品操作体验,例如弹窗推开乐趣,同时带来磁吸附的咔咔声;有时试图寻找色彩与生活与自然的联系,例如阳光照射下的珍珠雪和每年如期而至的圣诞绿。但重要的是想象空间带来的趣味,例如把耳机勾勒成像小马桶,想象小人坐在马桶上。把耳机描绘成骨头,旁边有只泰迪。联想后的幽默和诙谐让人会意一笑。


(图 手绘插画)




(图 实物摄影

      下文是设计过程的研究、论证、实验及决策,篇幅文字4000,多为专业设计文辞,主要解析新型架构、新原型、设计技法 、电子设计等。

      具体包括设计哲学驱使、设计心理活动、设计技法运用、对产品的外延深度思考、设计决策、实验对比、与工程的平衡等。阅读完需要15分钟。


先了解产品设计说明

     1./源于“便签纸”,联想到便签纸的“超薄”,唤醒内心深处记忆并重构联系,适用于休闲娱乐和工作学习场景下聆听音乐。note20与便签纸、手机、笔记本都是超薄,且处于办公场景中。2./耳机为“双点”固定佩戴方法,即通过旋转来固定于不同尺寸的耳朵(发明专利)3./中间镂空窗口,植入了有趣的行为操作,偶然发现食指可以从窗口中推出耳机,伴随发出卡卡磁铁吸附声音。这一切视觉和行为都是轻松休闲的。4/洛达降噪技术并支持15分钟快速充电。


一:一种新型架构,从众脱颖而出

      设计最初始的状态是心理活动或哲学引导,内心的意念驱使你寻找希望中的样子,在寻找过程中你层层审视自己想法并评价修缮,并不断调整心理状态和思维模式,新的视角影响着思路和并产生行为结果,这也是设计的缘起,缘起不同结果大相径庭,则产生了外观、实用新型、发明等。

1.1差异化

      产品需要差异化,植入创新。其一:关于产品差异化的理解,本人受益于渠道商对差异化的指引,查阅关于“同”和“异”的描述词并尝试总结规律和共性,将“差异化”一词转换成“设计创新”,有益于引导设计师创新思考。其二:设计师设置新颖度和接受度的比例问题仍受困扰,然而在创作初期很难用图形形容,但可以用文字修辞进行进一步细化明确并限定范围。其三:差异化不仅仅是外形差别和不同,本质是工业设计理念深挖、产品功能竞争力、商业模式新颖,是设计师和产品经营者的共同认识。

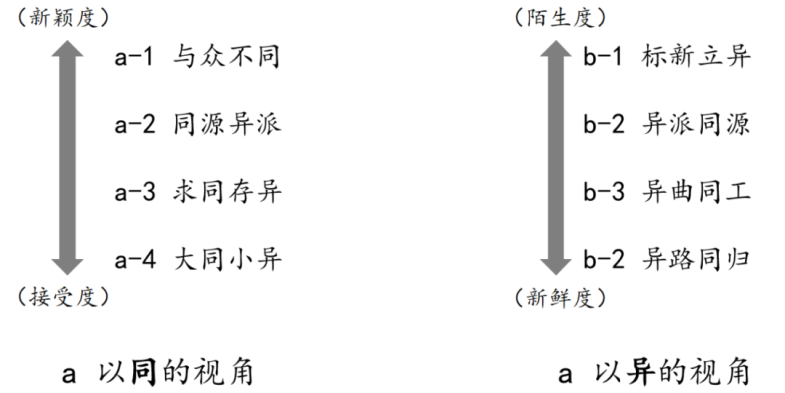

      如下图1所示,对设计创新进行探讨。:保持与目前产品相同的地方,用户已经接受并成为习惯的地方。:注入新鲜和新颖不同的地方,增加陌生感。依内心所向,以(a同的视角),内心驱使构思新颖度高且大不同的设计,则产生a-1与众不同、a-2同源异派。内心驱使接受度高且相同的设计,则产生a-3求同存异、a-4大同小异。以(b异的视角),内心构思陌生的点子,则产生b-1标新立异、b-2异派同源的设计,然而内心熟悉的点子,换种方式再表达,则产生b-3异曲同工之妙、b-4异路同归的新鲜感。这种方法在于引导大方向思考,其方法有别于传统方法,其优点在于不受现有图片的束缚,发挥文字的想象力刺激内心源起唤发更多可能(而传统的方法为象限内有具体图片参考)。



(图1,关键词限定引导差异化)

1.2设计源起

      如上图1所示,思维和见解的指引下,开始对此产品思考。此项目的设计,用了与众不同的视角,即“大不同,小不异”,若外在形式大不同,则每个局部也要会小不异。从大处着眼,小处着手,从源头寻找切入点带来最终与众不同。

      在这个词语的驱使下,我构思了多个想法,追求一种“源头概念足够有新颖,背后的有体验支撑,外在有形式识别”状态。源于物种起源的品类说,源头的概念直接产生一种新型架构,若架构与竞品相似,尽管设计师用尽各种造型技法,终难以脱离相似或抄袭,原因在于架构骨骼相似,在人的知觉判断总归于一类。设计师的思维在于创造一个新物种类别搭建一个新骨骼。异yin'x于塑造产品形象提升品牌认识。如图2所示,源起为一个T形扁片可以卡在耳朵内,并可以通过旋转调节佩戴的技术方案。

      需从源头界定架构的相似。注意三点,.需要打破惯性思维和程式化思维,有时不会设计的人突然间的一个想法,从源头就与众不同,用一句话描述就印象深刻并深感兴趣。.寻找新型架构,需要技术方案有明显的进步,需要发明专利来支撑,并专利维护。.背后要对产品架构的研发设计全程把控



(图2  源起-T形壳旋转耳机)


      如下图3,示意了外观设计协同研发和生产过程,最大化维护核心概念并持续优化打磨。T形的概念形成新型架构,好处在于耳机很扁(仅有10毫米的厚度),在后续的细化美化过程不不脱离这个原始架构并强化“扁”这个标志性特征,随后在盒子的设计上采用方片体块来传达超薄的概念,以至于耳机没有盖自保护,将耳机完全裸漏在外部并看得见摸得着。



(图3,设计缘起和优化过程)


1.3设计技法

       受到南怀瑾典籍指引,“法”分为心法、方法、技法。心法带来内在理念不同,方法带来指引路径不同,技法带来表象不同。设计末期适于技法修缮。如上图3所示,概念确定后设计技法的运用。图中描述了从概念一直到最后的美化,总共经历了六个阶段,图①是一个T型概念化,塑造一个全新的耳机形态,优点在于可以塞到耳朵之内,佩戴牢固,另外可以旋转调整佩戴,这个阶段具备了产品形象和竞争优势。图②在入耳深度和拐角处处变得圆滑,这样佩戴起来更为的贴合皮肤,这个阶段寻找差异点并拥有体验。图③是进入工程化,那设计师首先将板子电池和喇叭等重要元器件放到这个基础的形态之内,这些摆布也约束了外围的形状,去调整去优化,这是一个双向的过程。图④是工程细化,电子和结构和声学人员参与进来,对模型做一次完整的细化,工程和结构方面很合理,然后通过手板等验证能够满足生产的要求。图⑤是人机再细化,由于上个阶段对外形有修改,影响美学和人体工学。在结构电子设计完之后,并不意味着外形已经确认了,那么外形可以基于这个前提的基础上进一步去美化。图⑥是一个几何再美化的一个重要过程,耳机这个形状是由这五个圆四个圆相切而成的。兼顾几何美学和人体工学,并将这些参数明确化,模型每一个参数都有一个整数来描述,例如,R1=9毫米,对应耳甲腔纵向距离。R2=24毫米,对应耳屏空间可容纳直径24毫米的球体。R3=8毫米,对应耳道口拐角可贴合8毫米的球体。R4=2毫米,对应2毫米的圆角对耳屏不会造成侵害。

      如上文所述,对差异化的理解成为心法,修炼。对设计缘起成为艺术原点,需要挖掘。对设计技法需要学习他人并沉淀自己。这阶段称为设计师寻找一种新型架构,从众脱颖而出。



二:外观设计与工程设计

      耳机是小尺寸产品,在细小的空间内解决问题极其困难,这要求外观设计和工程设计的合作共赢。细节为什么呈现这个样子,细节是多个问题导致的,同时巧妙解决多个问题。外观设计是一个问题,结构电子装配是多个问题,多方深度了解意愿,相互成全,求其交集,齐心协力最大化保证产品体验。看到一个细节的呈现感觉有吸引力,了解背后原因后赞同。细节处的考据是匠心和心态的体现也是智慧。细节是多个合作以精益求精的态度。


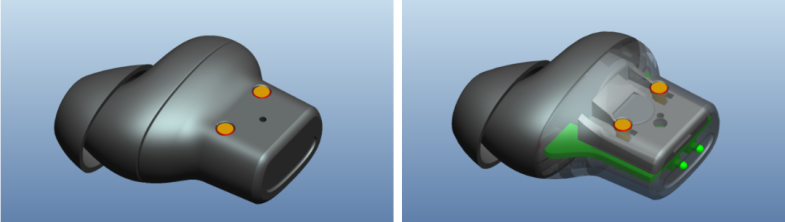

(图4,外观与工程装配)

这时你会问下面两个问题:

2.1为什么A面为平面?

充电不良,在无线耳机中经常发生。平面充电针减少了,

1.弧面充电针会增加机械加工带来的成本增加。2.弧面充电针接触面积不良。

2.2怎么扁,空间狭小,如何装配的?

要么妥协按要求修改外观,要么坚持并深入思考求证,换位思考总有最佳解决方法。外观设计的创新带动装配重新思考。产品不仅仅是外观创新,而是整个生命系统创新,生产设备更新、组装新技术发明等。

与常规TWS耳机装配步骤不同,1.磁铁置于硅胶罩内。2.充电针最后组装。在结构设计上有很多细节保证装配准确和高效。


三:外观设计与电子设计

     这里主要讲解外观设计和电子设计的决策和实验。

3.1堆叠

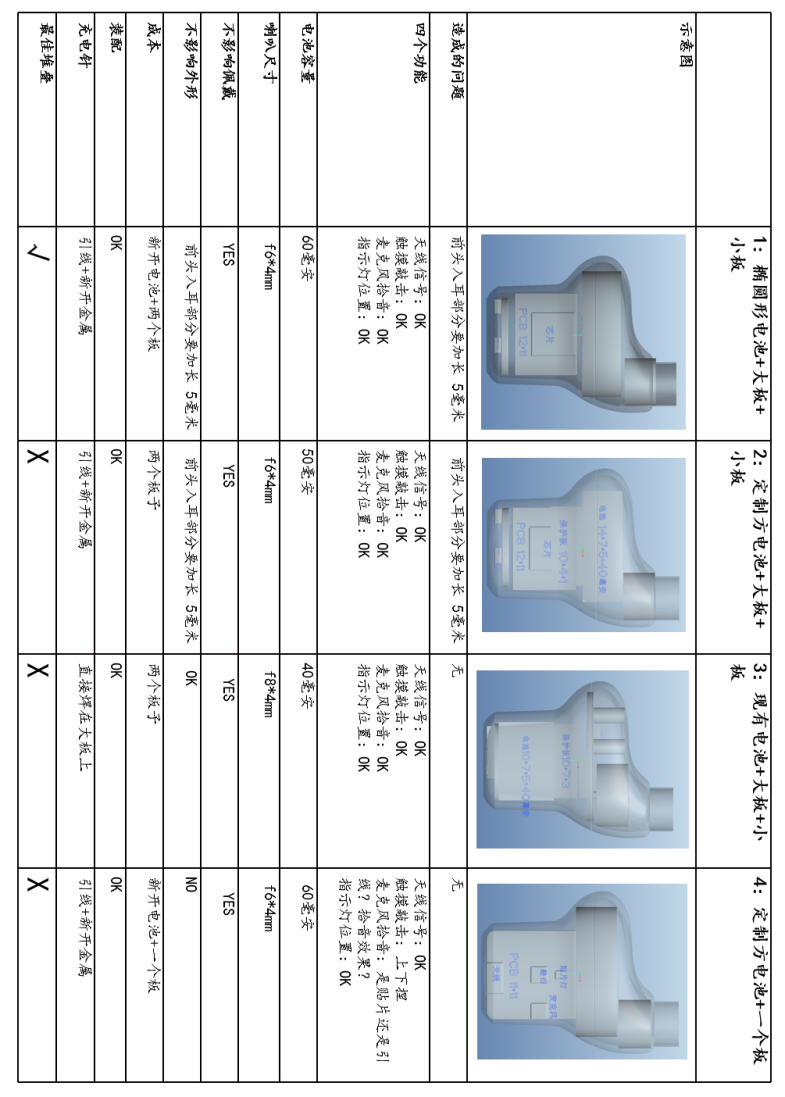

    堆叠直接和间接影响了工业设计。对于高新技术产品,堆叠先行的好处是,电子功能准确无误,导出模型测试可行,进而基于此进行ID设计。①最佳的堆叠是不结构工程师一个事情,是三方一起商确。保证ID接下来设计顺利,设计师主导或参与堆叠之中。②有个初始概念指导堆叠,三方朝着这个方向走。而传统的堆叠仅仅是模组并没有新体验。③设计师街道堆叠后,对可以变动的地方深知,方便ID设计游刃有余。(图5,电子架构的可能性列举)是概念先导,指导电子堆叠,其中产生4种方案,并用(图6,决策最佳电子架构)来评估,保证基本功能、操作、信号等。因此决策要系统、有远见、要实事求是基于技术。设计前期的遗漏生产后就出现风险。


(图5,电子架构的可能性列举)


 (图6,决策最佳电子架构)


3.2电子排布

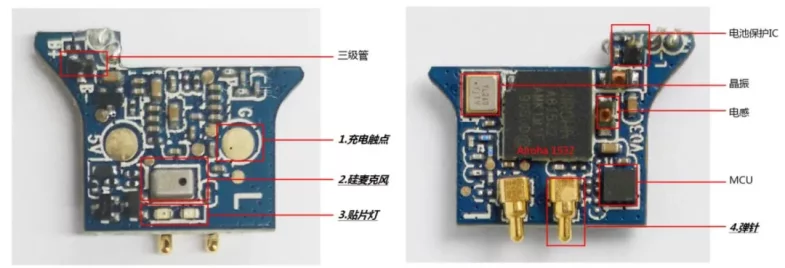

      ①工业设计和电子设计交集,充分了解电子与ID相关之处,也是与信号相交集的为:1.充电触点。2.麦克风。3.贴片灯 4天线位置,以及材料工艺的选择对信号的影响。选择最佳,进入电子layout设计。(图X,关键元件放置位置)是设计师与电子确定的放置位置。②小巧要反复试验保证小面积,尤其在耳机layout设计中要求紧凑才能保证佩戴,这对元器件位置和走线要反复试验。③电子信号干扰,在天线净空尺寸,晶振位置,原理图的正确性。例如[络达(Airoha)] 络达AB1532有80多个电子元件,需要110mm³可以布局下。若天线在板子内则需要另外加宽3毫米的净空。总之关键元件放置位置影响外观设计,同时影响电子排布,需要紧密配合。


(图7,关键元件放置位置)


项目时间/ 2019年。主设计师/ 周红超 zhouhongchao。产品类别/ 耳机。 获得奖项/ 2020年德国红点设计奖、indiegogo众筹品类第一名、发明专利1项、实用新型3项。


欢迎设计交流



本节介绍:所有权归属宜百科技公司,作者仅解析设计背后道理。
