ISSUE.001 Creo建模美学 - Airpods Box极简建模

48|20评论|4975人气|41收藏|2023-03-29 16:13:11

美是我们的信仰,根据设计意图建模

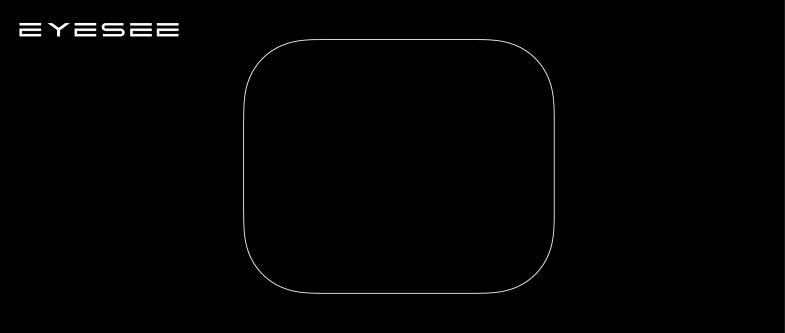

苹果产品设计的风格是极简,极简包括两个方面:线条和体块,我们就以苹果耳机的充电盒为例来聊聊什么是极简,首先聊聊线条,我们先看看充电盒的三线框图正视图就是圆角矩形,线条就是直线和圆弧,直线和圆弧就是最简单的线条,两点决定一条直线,同样两点也决定一个圆,直线和圆还是我们宇宙中唯二的曲率不变的线条;

如果是简单的圆角,那就不是简单了,而是简陋;苹果这个圆角妙处就在从直线非常顺滑的过渡到圆弧,这种圆角我们称之为美学圆角;

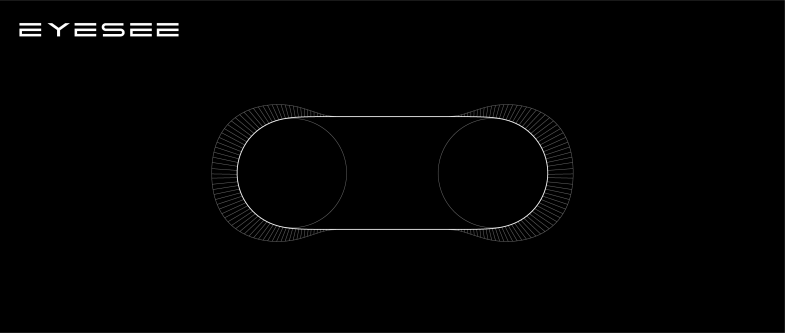

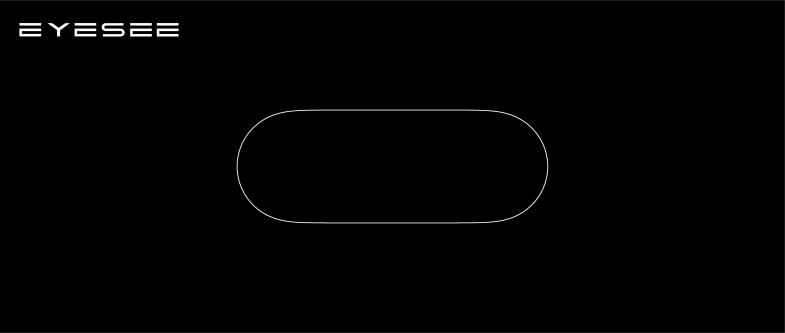

侧视图和顶视图都是跑道形,也是直线和圆弧的组合;

当然也不是简单的跑道形,这种圆角我们称之为美学全圆角;

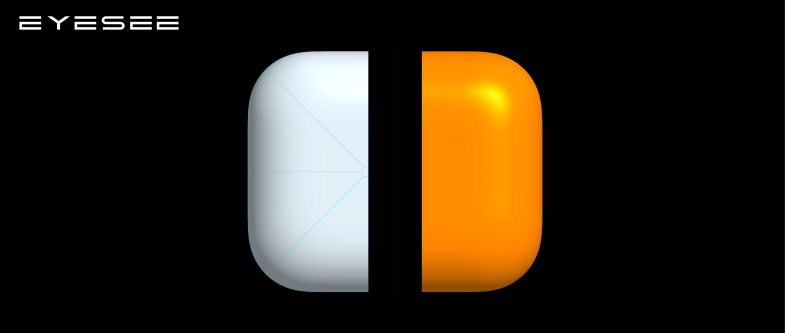

我们再谈谈体块,对称度越高的形状越简单,我们来看看苹果耳机充电盒的对称度;

肯定有同学说这种曲面既简单又好看,但是就一个缺点,不好建模。今天我们就来解决这个问 题,不拆面,不补面,简简单单的使用三条曲线就搞定这个高难度的曲面。(怎么感觉有点像卖狗皮膏药的)我们建模方法也极简,甚至有点暴力;

下面是建模过程

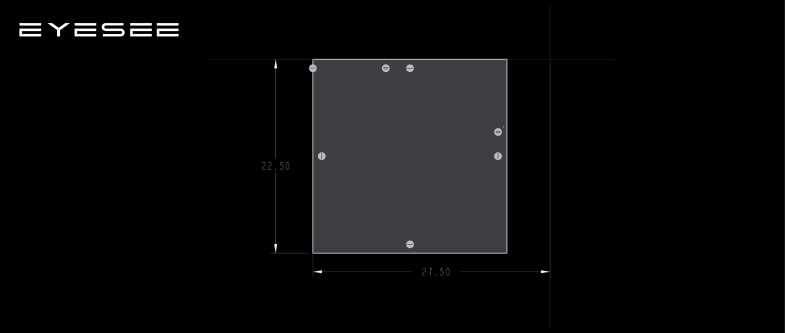

1、先草绘零件的矩形,定义零件的长宽

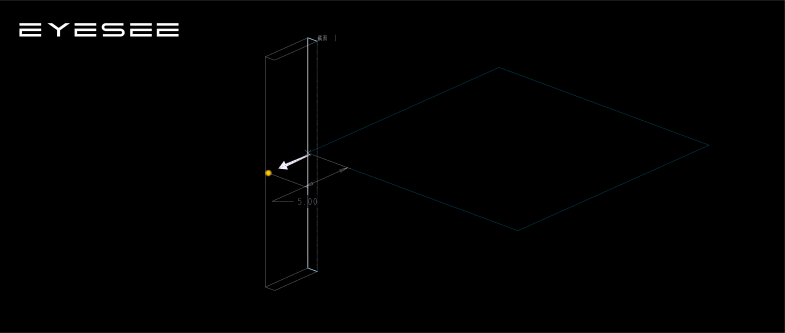

2、拉伸面组

3、在造型模块下创建曲线

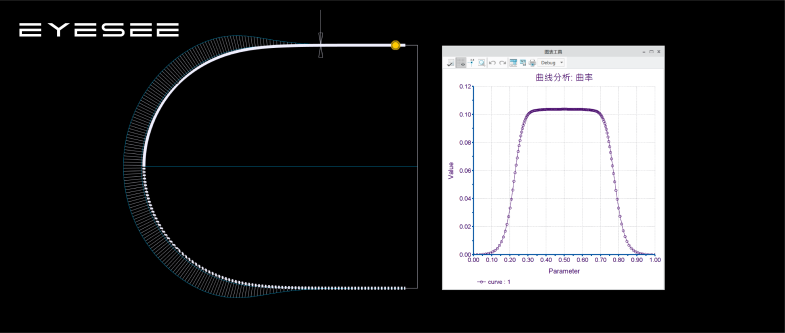

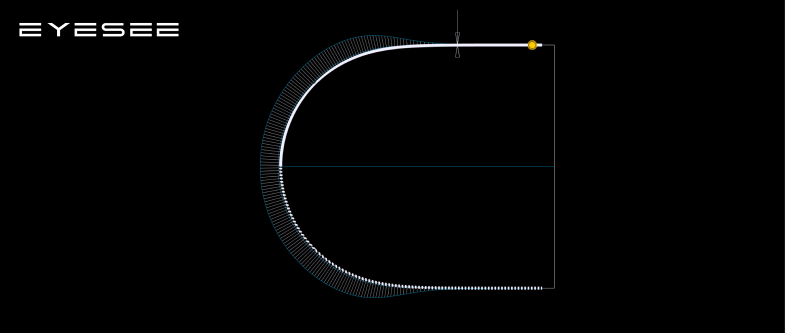

打开曲率分析的图表工具,中间的曲率应该是平的,因为曲率是是半径的倒数,曲率图表是平 的就代表半径相同,也就是说明是一段圆弧;

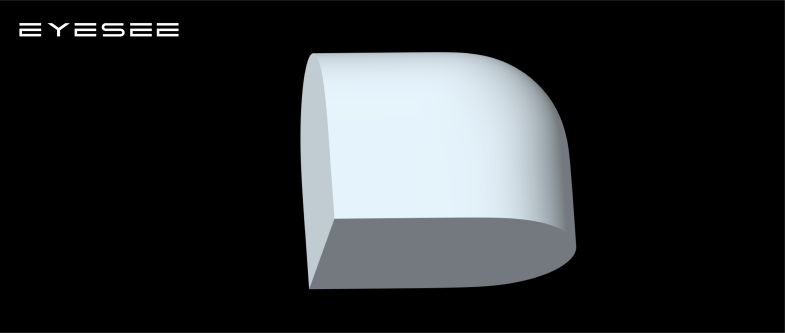

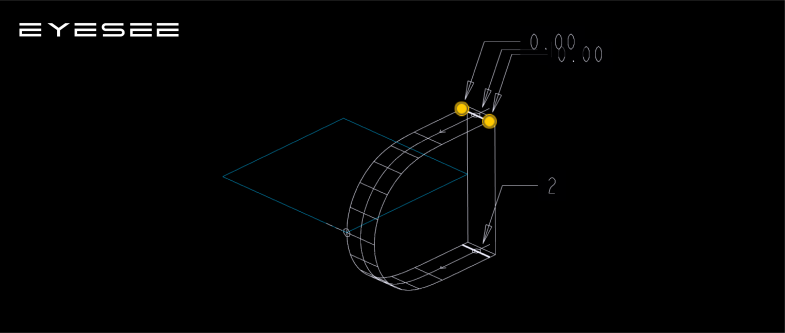

4、在造型中一轨迹两截面创建曲面

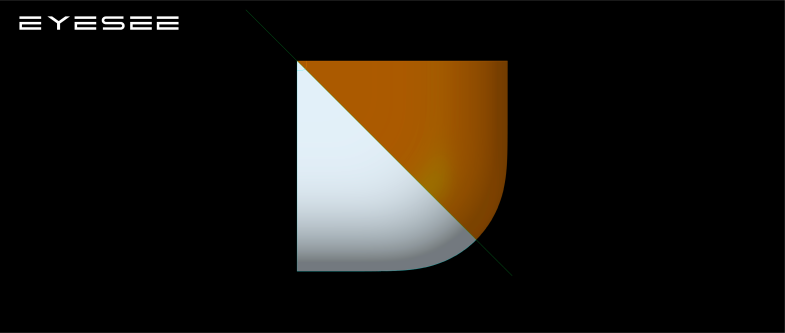

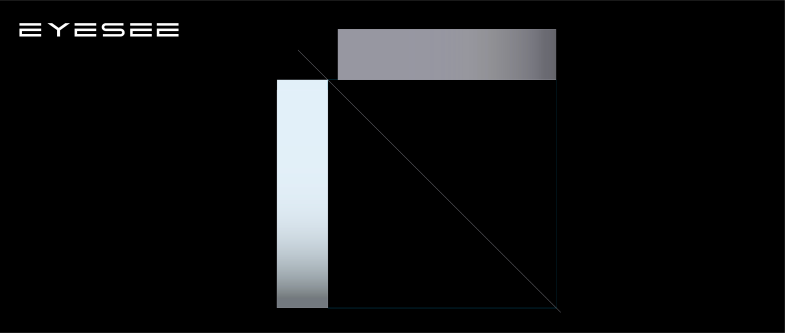

5、退出造型工具,创建45°基准平面

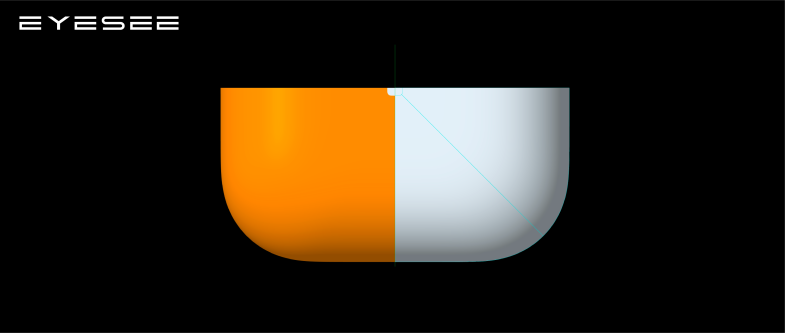

6、镜像面组

7、再次进入造型工具,创建平面曲线

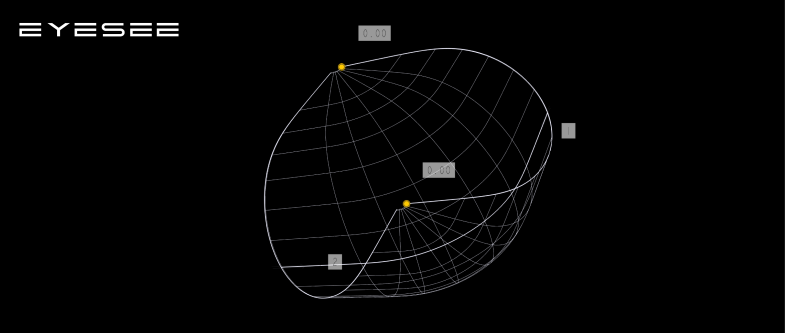

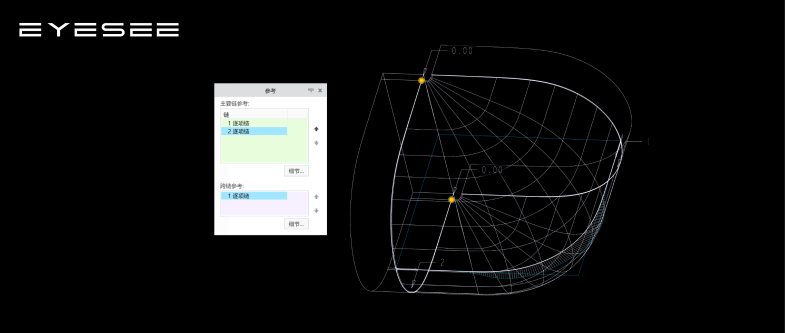

8、激动人心的时刻来了,下面就是创建曲面了。两轨迹一截面,注意将两轨迹的曲面链接都 设置为曲率连续

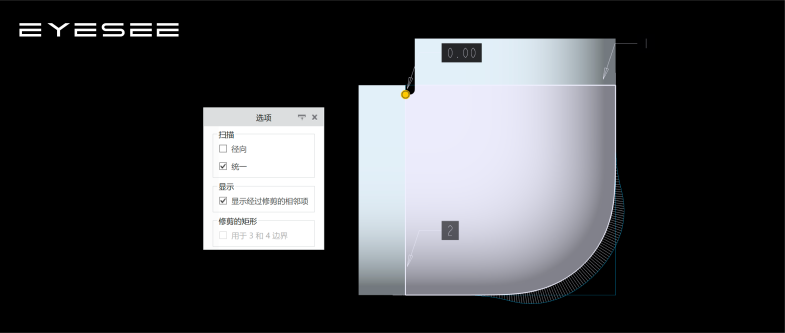

最后将径向去掉,曲面就大功告成了;

最后将径向去掉,曲面就大功告成了;

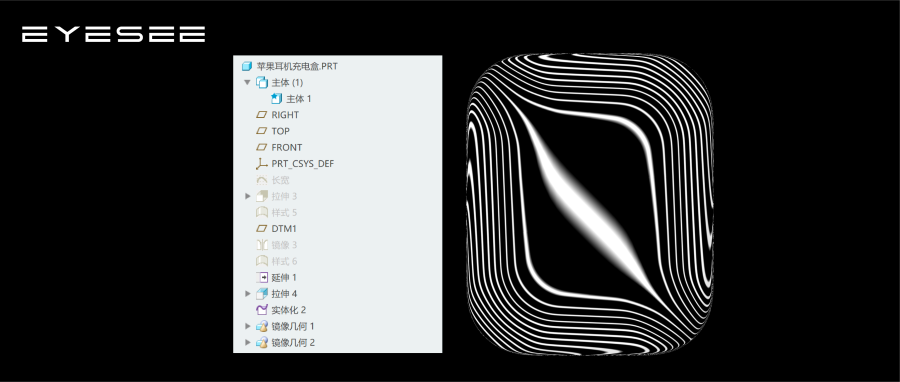

最后两次镜像就完成曲面建模工作了,看看模型树和45°方向的反射分析。
