项目时间：2020年
服务品牌：Litheli晓来
项目背景：一款可换电的筋膜枪
联动部门：ID/专利/结构/测试/品牌
-----------------------------------------------------------------------------------------------------------------
1-竞品分析
首先搜罗一圈市面上卖的比较好的头牌爆品进行一波体验和分析，找到自己想要的位置

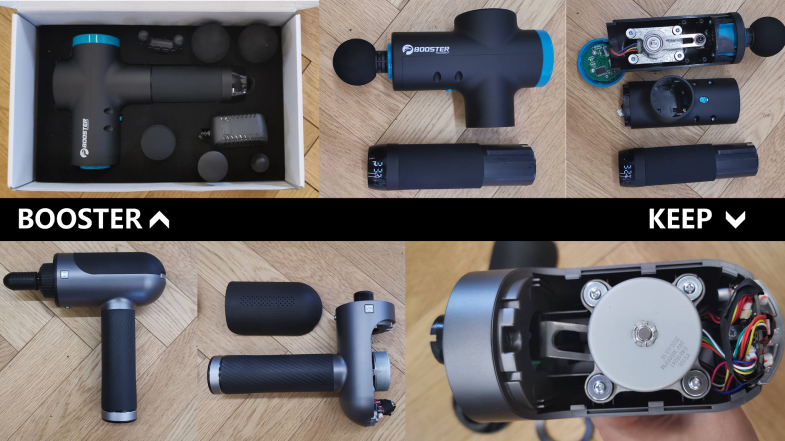

上图1000多的KEEP和300多的BOOSTER上手体验其实非常接近，包括体量及各项标称的性能参数
直到拆开内部后才明白其中的差距：
在分件形式，KEEP的外观件采用了无螺丝的卡扣结构，和普通做螺丝孔的比模具成本增加
在电机选用上采用了功率更大的电机
在传动的五金件的材质和表面处理质感更好
综上，在使用寿命上，盲猜会更耐用
上图是700多的MERACH,没有采用传统的水平往复的机芯组件，而是采用独创的传动机构，据说是打的更稳，实际体验没那么明显
还有当时销量榜第一的100多的杂牌，因为好奇买的。做工极差，就跟自己喷漆的外观手板一样，内部的传动组件都是塑料的

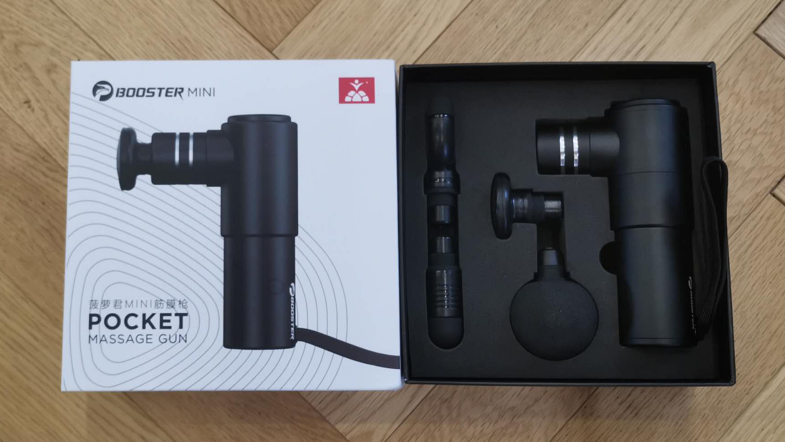

上图是400多的BOOSTER，外壳是全铝件，体积可以做到极致的紧凑
最后确定对标BOOSTER这款的功能及性能参数开发立项
-----------------------------------------------------------------------------------------------------------------
2-专利检索
像筋膜枪这类相对低技术门槛的电子消费品，核心部件包含电机、传动组件和控制模块
剩下就是将这些组件及电池排列组合一下，套个好看的壳上去就完事了
但是当真正着手做的时候，发现事情并没有这么简单
我们原本以为的专利都是些技术应用层面的东西，没想到有些细枝末节的东西，比如某些零部件的形状，位置关系都有专利保护
当然你也可以不鸟他直接干，但是这玩意存在就是风险，万一哪天被盯上了，就得不偿失了。
----------------------------------------------------------------------------------------------------------------
3-外观设计

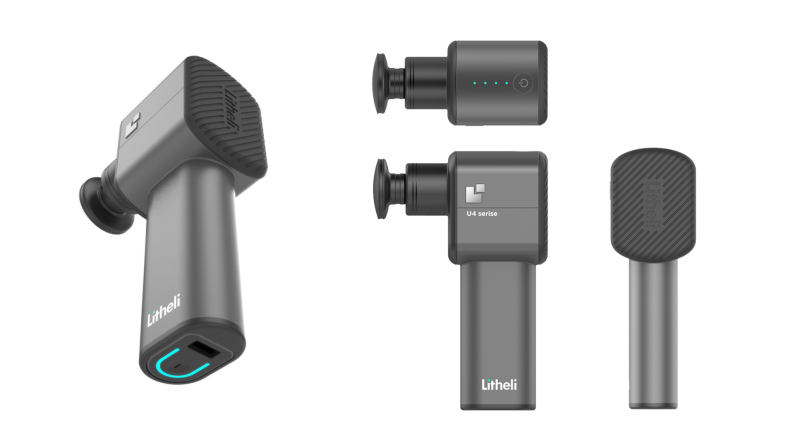

基于注塑工艺，没采纳
原因：
体积不够紧凑
跑道形握手形状不舒适

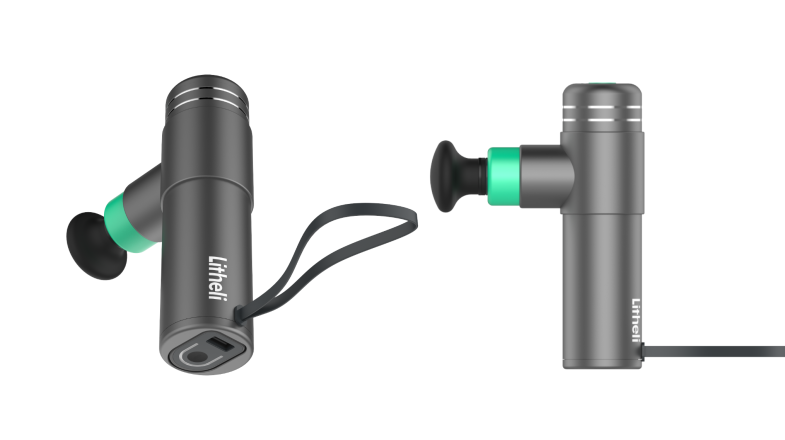

基于铝型材及CNC工艺，按最紧凑的方向做的方案，需要优化
原因：
铝型材斜切后会有余料，造成材料浪费
手握件和电机罩需要螺纹连接，斜口无法实现
无法直立放置

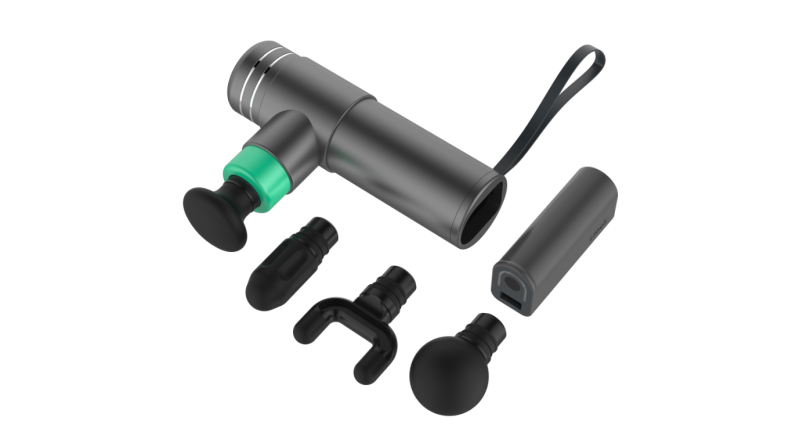

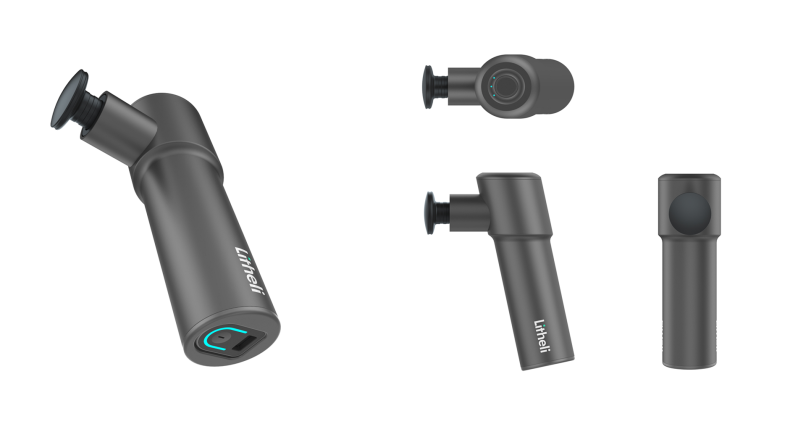

最终方案

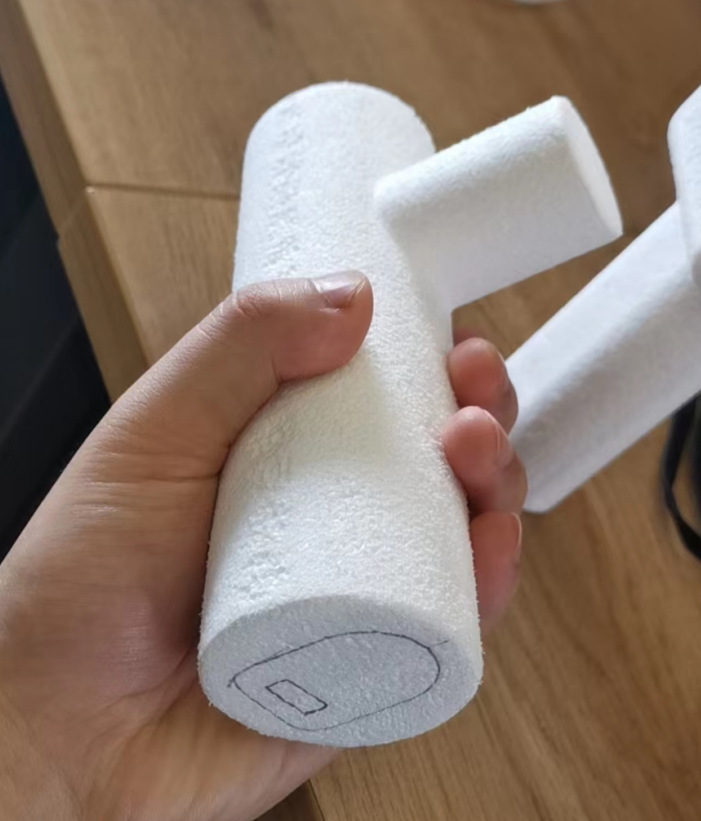

手板验证
-----------------------------------------------------------------------------------------------------------------
4-结构设计

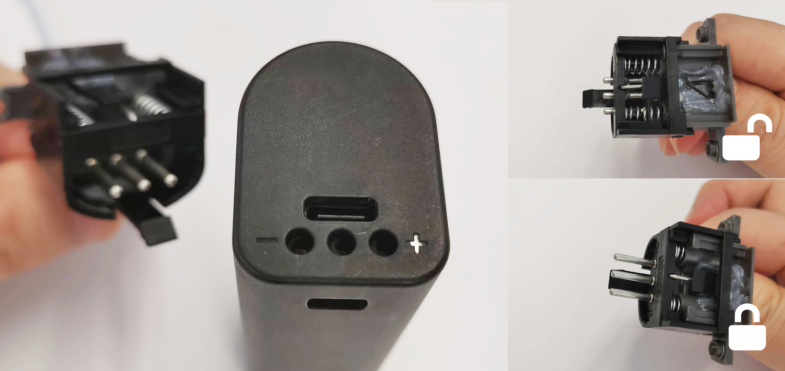

结构部分最难的莫过于这个电池包弹出机构，传统的脱开按钮结构会破坏手柄外形，只能采用隐藏式按压弹出机构

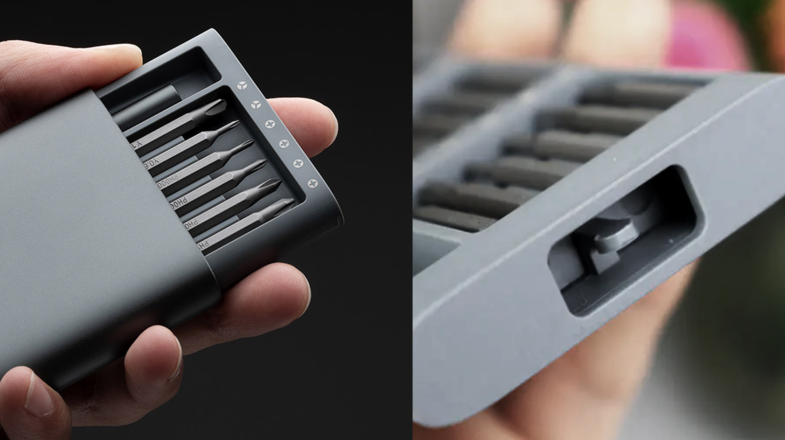

上图小米螺丝批套装的开合方式：一按打开，再一按锁住，简洁、易用
筋膜枪的电池包除了卡扣还得实现供电插针的插拔问题，弹簧松了出不来，弹簧紧了直接射飞
而且脱开和弹出需要在一个动作同时实现，达到顺畅不卡壳
在尝试了多次的打样测试后，终于做到了设计效果
----------------------------------------------------------------------------------------------------------------
5-CMF
铝件可采用喷漆和氧化工艺
对比后，氧化工艺更适合，保留金属质感，并且铝件氧化后表面形成一层细磨砂氧化层，手感细腻，兼具防滑的功能

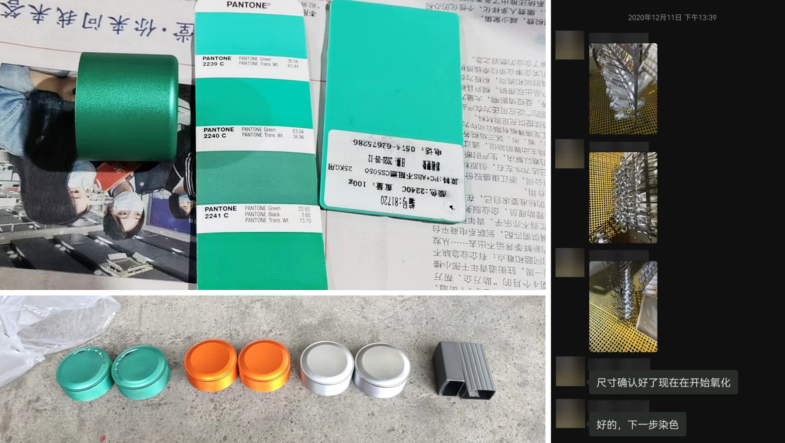

由于氧化着色的材料特殊性，无法用普通纸质色卡或者塑料色板去对比
而且氧化是按批次，每个批次的氧化池出来的颜色也会有细微的差别
只能一遍遍调参数，反复去色染色，尽量接近色板颜色

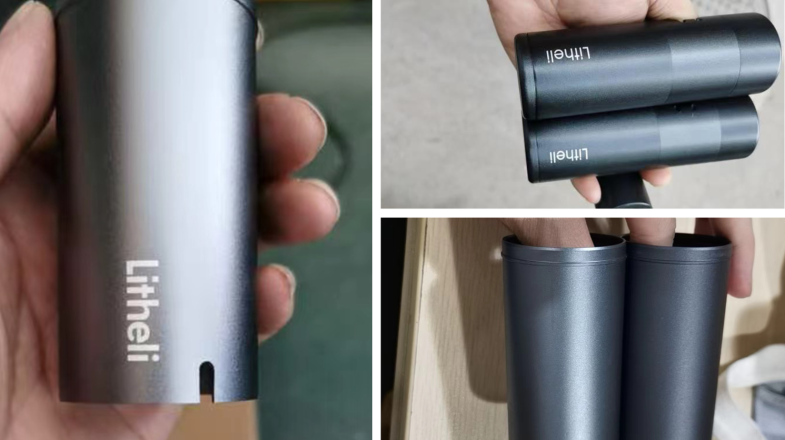

LOGO采用激光镭雕，露出铝件本色
位置处于手掌覆盖区域，相比丝印，镭雕更耐磨一些
----------------------------------------------------------------------------------------------------------------
6-测试及认证

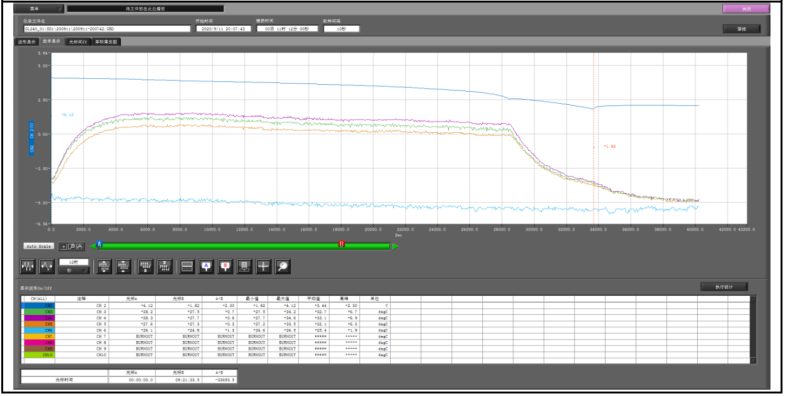

主要测试各项功能是否达到立项要求，温升情况是否正常

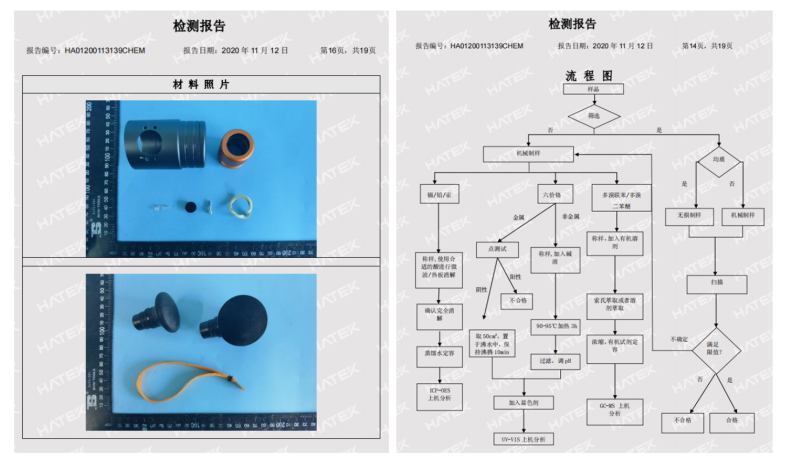

整机全拆解，检测各零部件的金属及有机物含量，确保没有有害物质或含量在安全值内
----------------------------------------------------------------------------------------------------------------

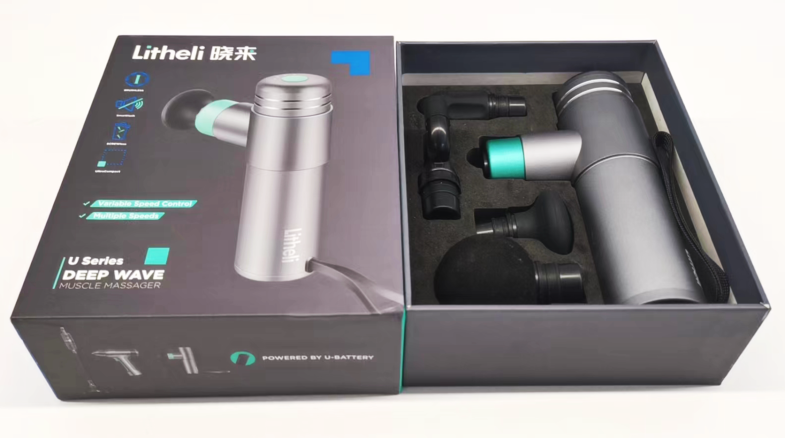

7-包装设计
----------------------------------------------------------------------------------------------------------------

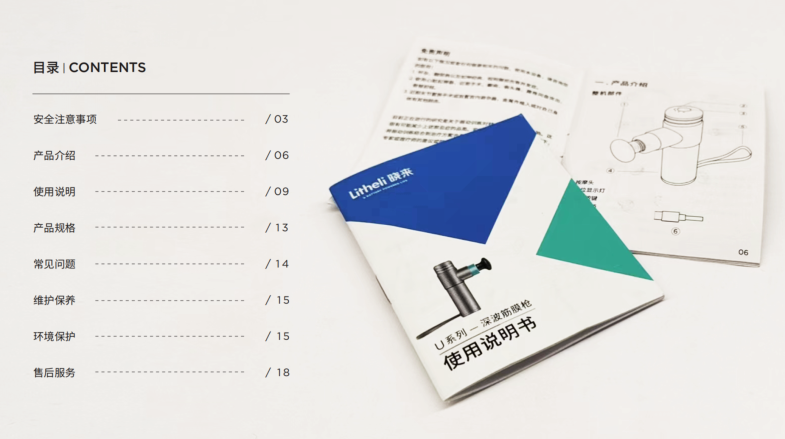

8-说明书制作
----------------------------------------------------------------------------------------------------------------
9-视频制作
----------------------------------------------------------------------------------------------------------------
10-详情页
----------------------------------------------------------------------------------------------------------------
买它！
天猫购买链接 / 京东购买链接
小小心意，大大鼓励
本文章版权归 锤子工业设计 所有，禁止匿名转载及个人使用，任何商业用途均需联系原作者。
