丨犀牛 Grasshopper 常用插件分享丨
Lunchbox & Weaverbird 的电池原理详解与基础应用案例

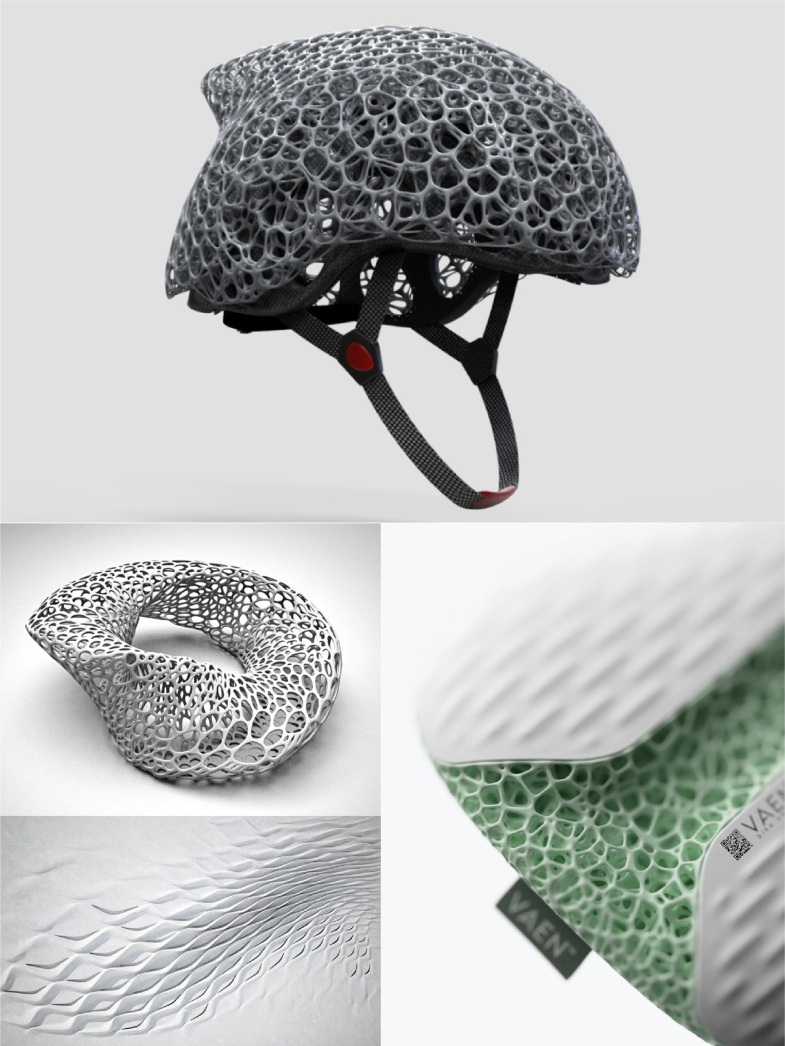

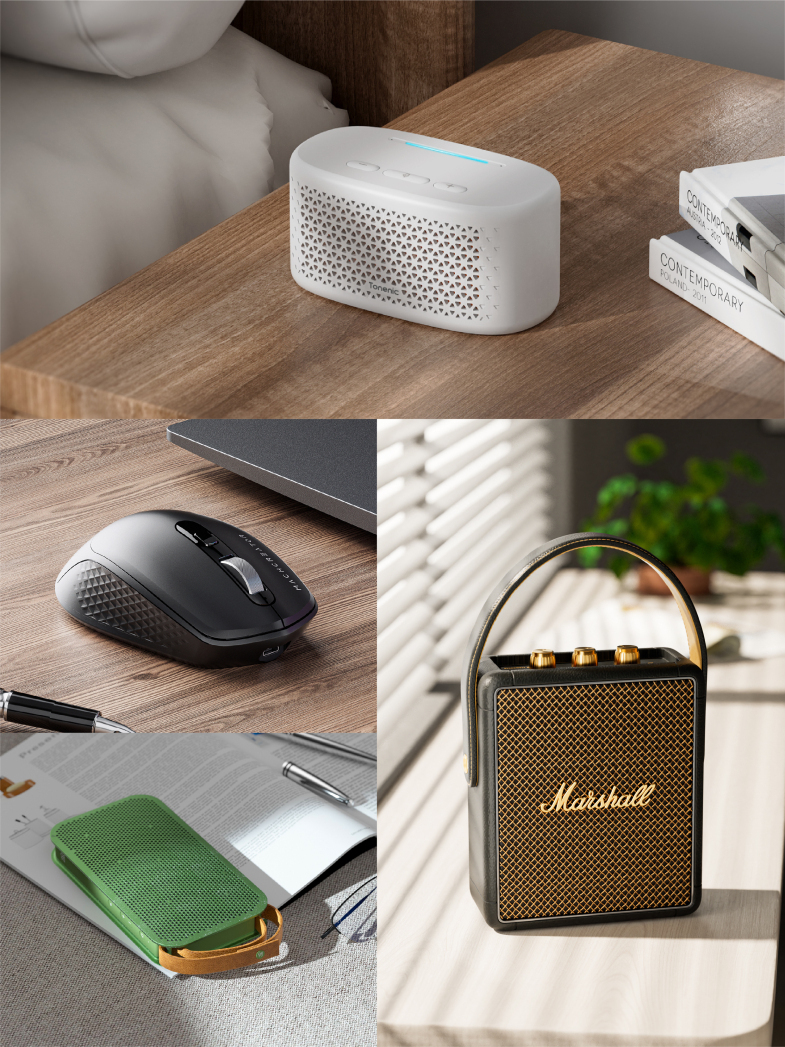

应该很多人应该都见过不少这类参数化孔阵、表皮纹理的优秀产品，参数化设计应用在产品上给人呈现一种科技、高级的感觉。在日常生活中，最常见的应用案例有：音响、加湿器、除湿器、暖风机、烘干器等家电数码产品。
基于日常的工业产品设计，本文章将会给大家分享犀牛GH里经常用到的插件：①Lunchbox（午餐盒） ②Weaverbird（编织鸟）。也会给大家讲解这两个插件的常用电池组、电池的基本使用方法、原理详解、相关注意事项，最后将通过简单的基础应用案例带领大家更深刻理解。
有用的话您就瞧一瞧，这里面没有什么神技呀，安装插件直接使用即可。
如果大家对插件感兴趣，获取的渠道有：1.犀牛7里面的 Packagemanager 里面搜索并下载安装 2.food4Rhino 网站下载。
丨Lunchbox 具体详解丨
丨Weaverbird 具体详解丨

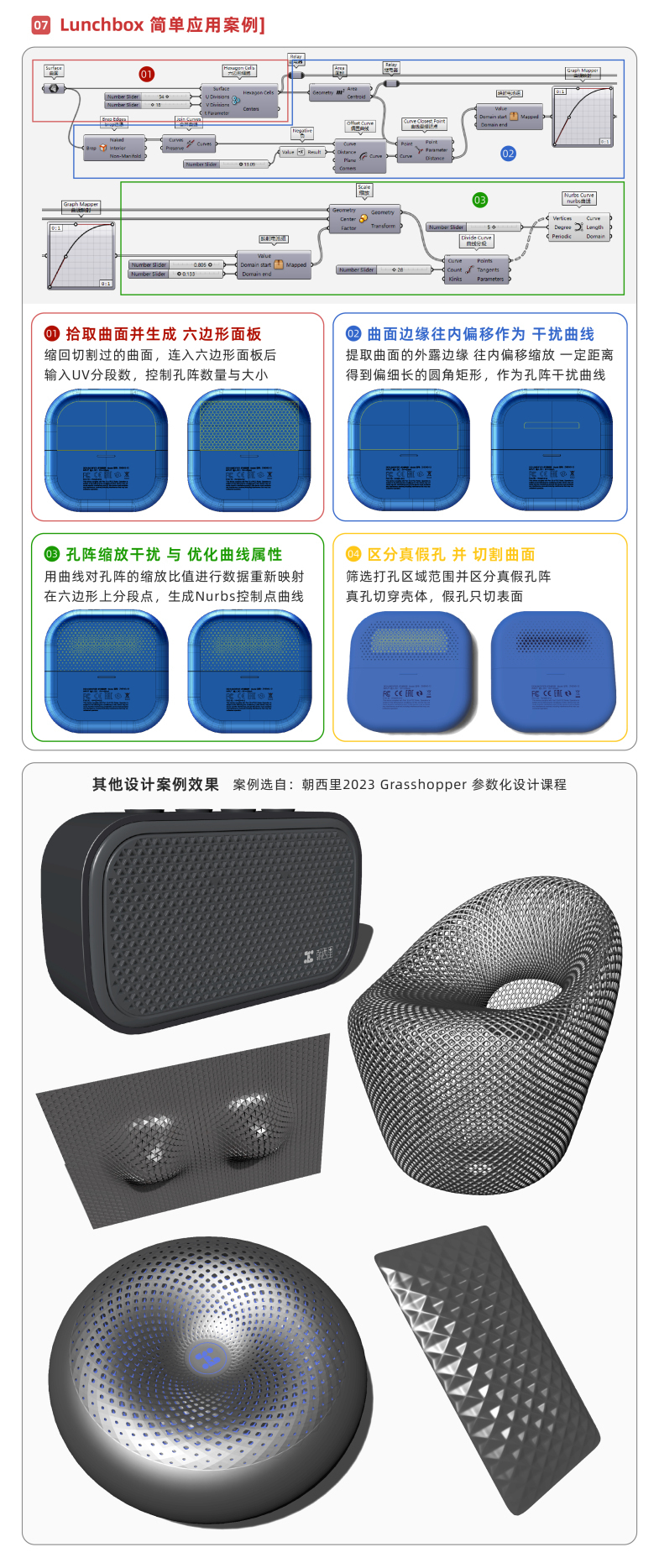

丨Lunchbox 案例效果与电池图丨

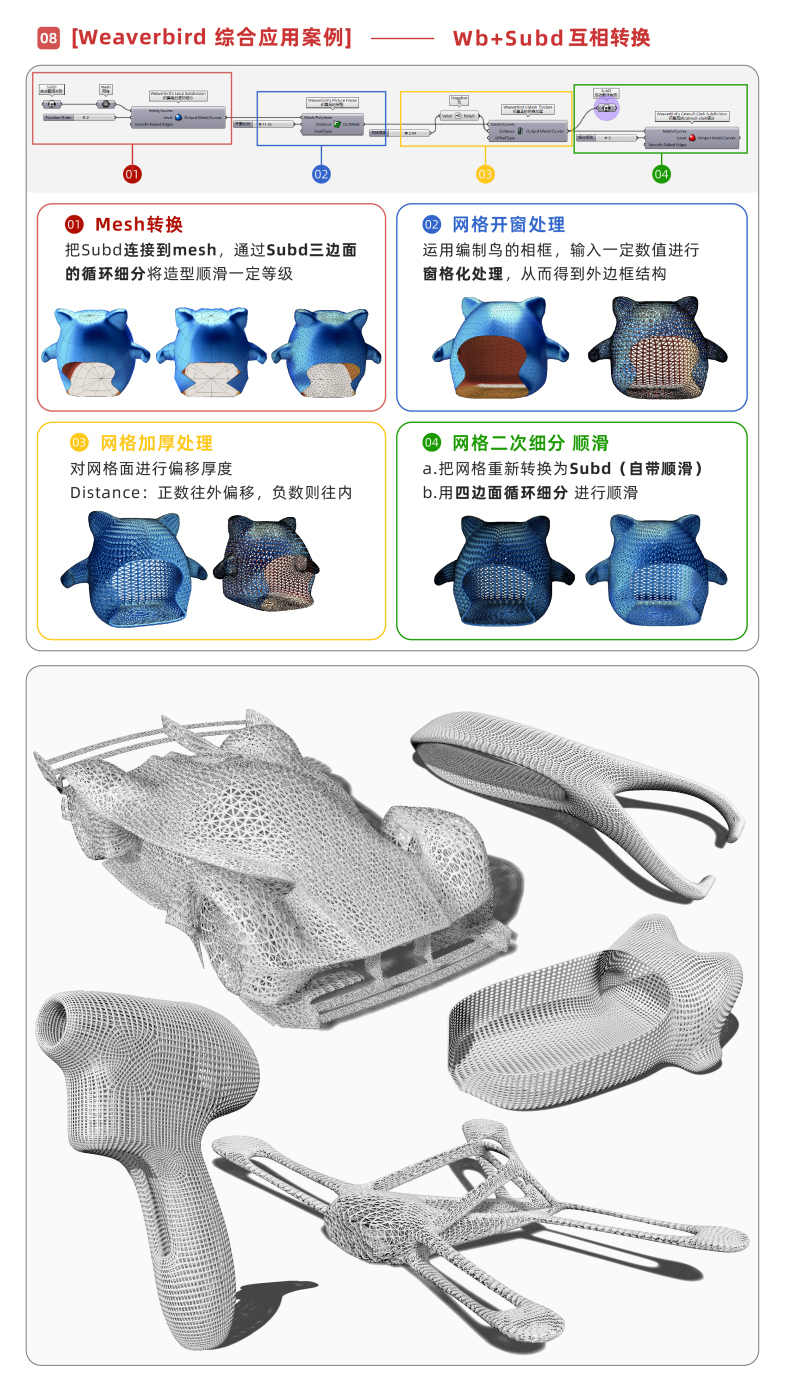

丨Weaverbird 案例效果与电池图丨
丨知识点总结丨

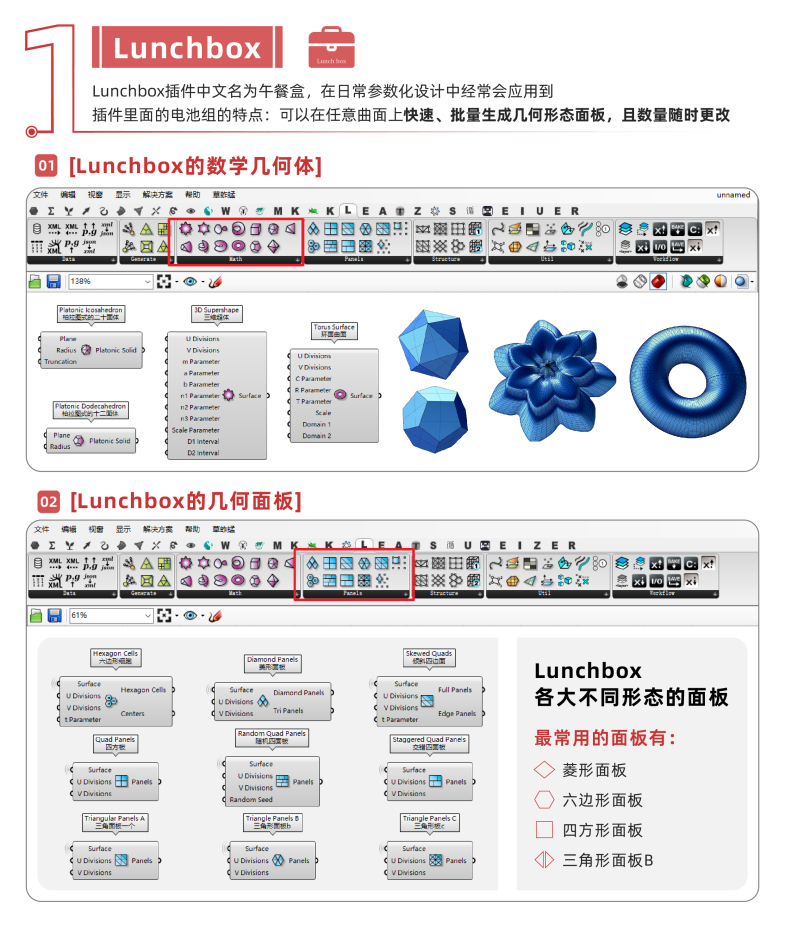

一.Lunchbox插件 中文名为午餐盒，在日常参数化设计中经常会应用
插件里面的电池组的特点：可以在任意曲面上快速、批量生成几何形态面板，且数量随时更改。
常用的面板有：菱形面板、六边形面板、四方形面板、三角形面板B。

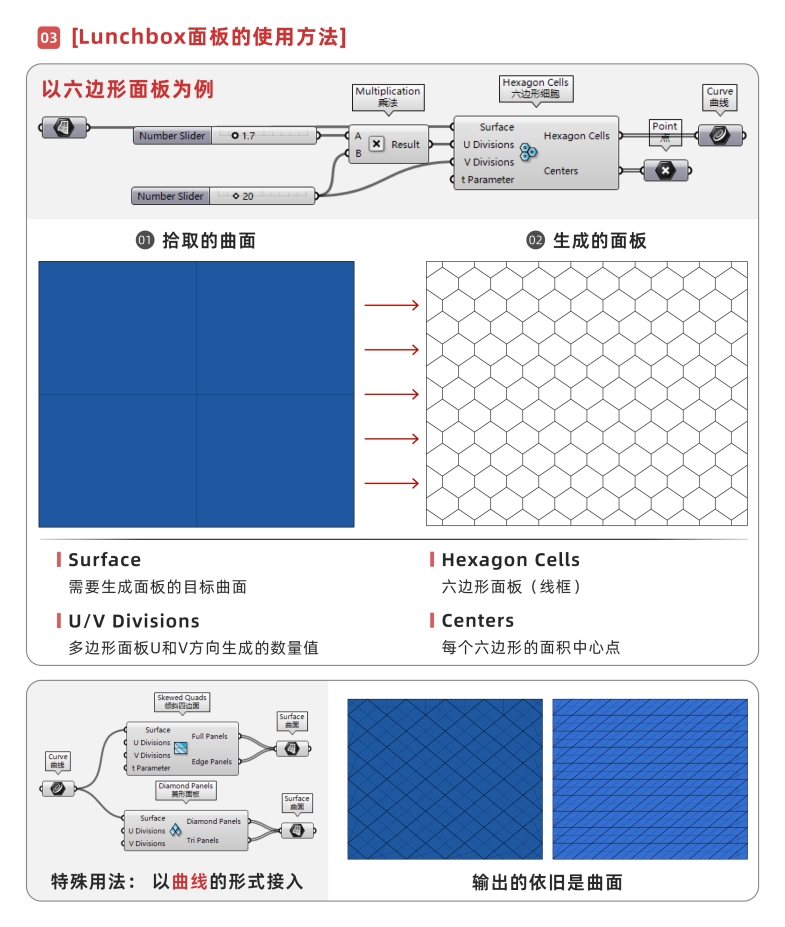

1.面板电池：
①Surface：需要生成面板的目标曲面
②U/V Divisions：面板U和V方向生成的数量值
③Hexagon Cells：六边形面板（线框)
④Centers：每个六边形的质心
2.特殊用法:以曲线的形式接入输出的依旧是曲面

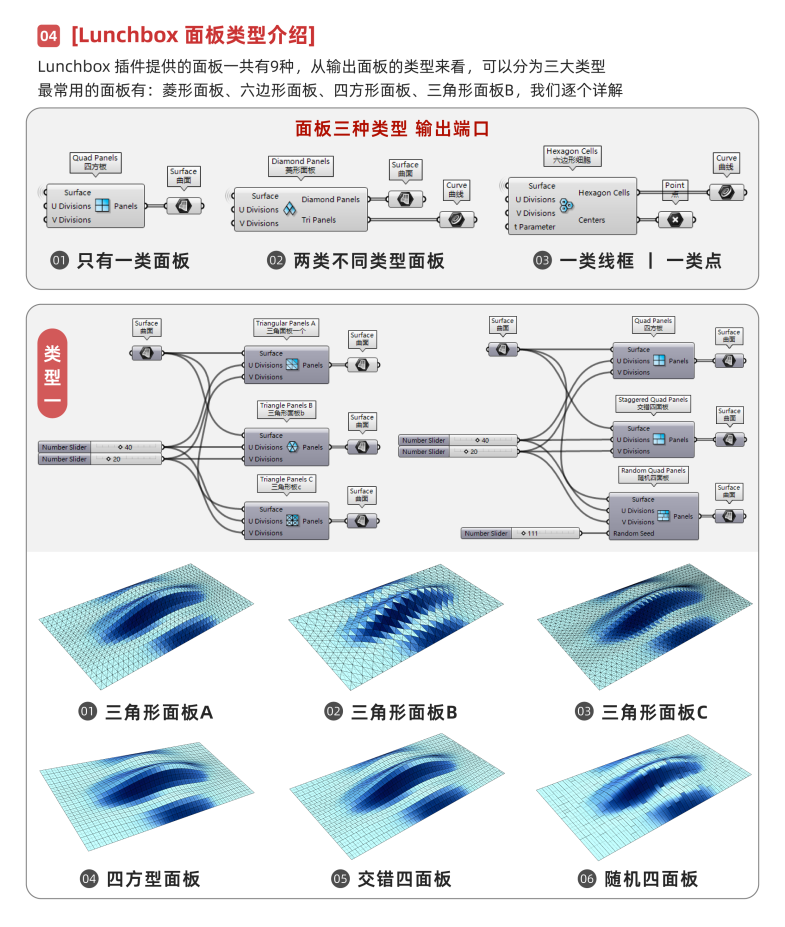

3.面板分三类型输出端口：
类型一 只输出一类面板：
三角形面板A、三角形面板B、三角形面板C、四方型面板、交错四面板、随机四面板

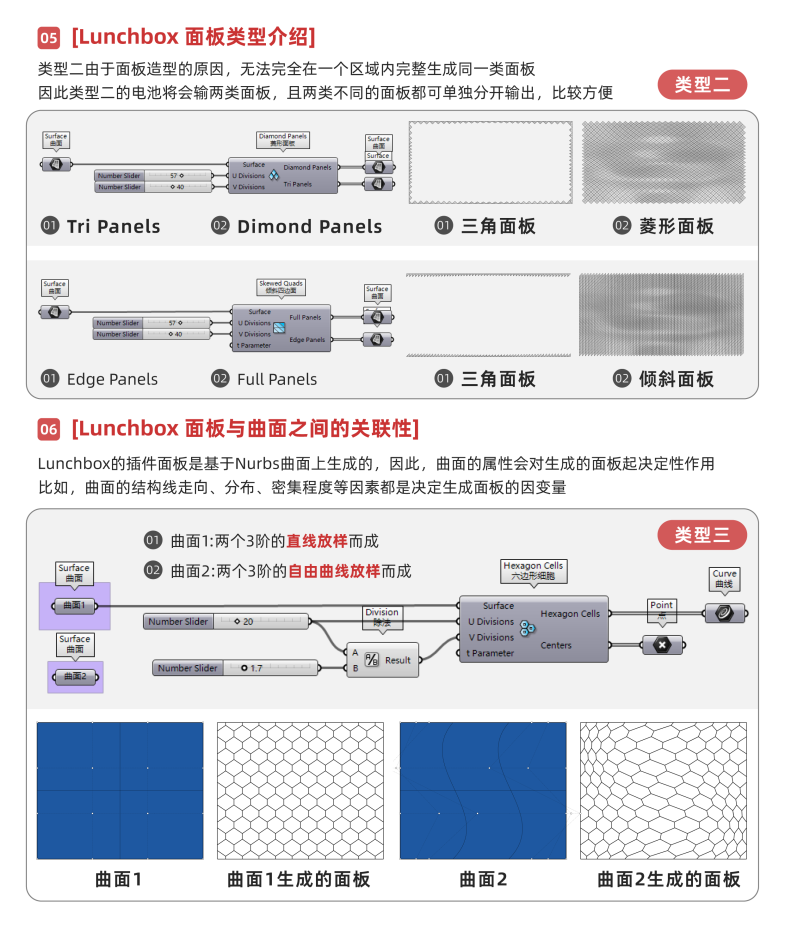

类型二 输出两类不同类型面板：菱形面板、倾斜四边面板
类型三 输出线框与点：六边形面板
4.Lunchbox 面板与曲面之间的关联性：
Lunchbox的插件面板是基于Nurbs曲面上生成的，因此，曲面的属性会对生成的面板起决定性作用。
比如，曲面的结构线走向、分布、密集程度等因素都是决定生成面板形态的因变量。
二.Weaverbird插件 中文名为编织鸟，简称Wb
Weaverbird插件中文名为编织鸟，简称Wb，在日常设计中也是经常会应用到
其应用范围一般是Mesh/Subd网格比较多，可以帮助我们处理一些异形曲面的优化/变动等操作。

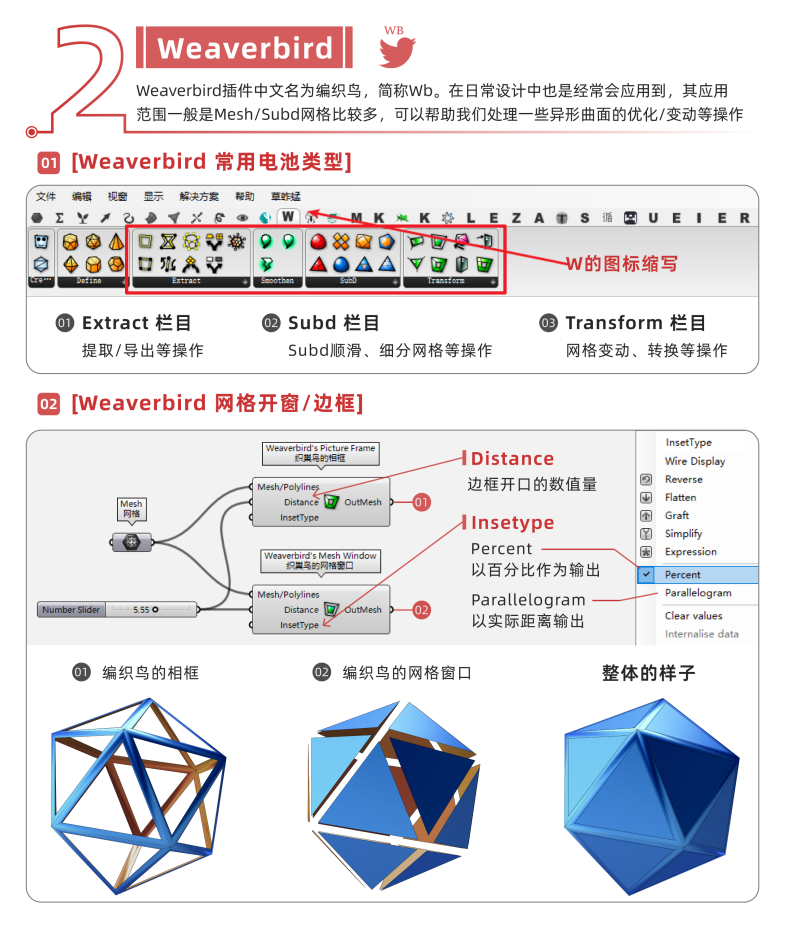

1.Weaverbird 常用电池类型：
①Extract 栏目：提取/导出等操作
②Subd 栏目：Subd顺滑、细分网格等操作
③Transform 栏目：网格变动、转换等操作

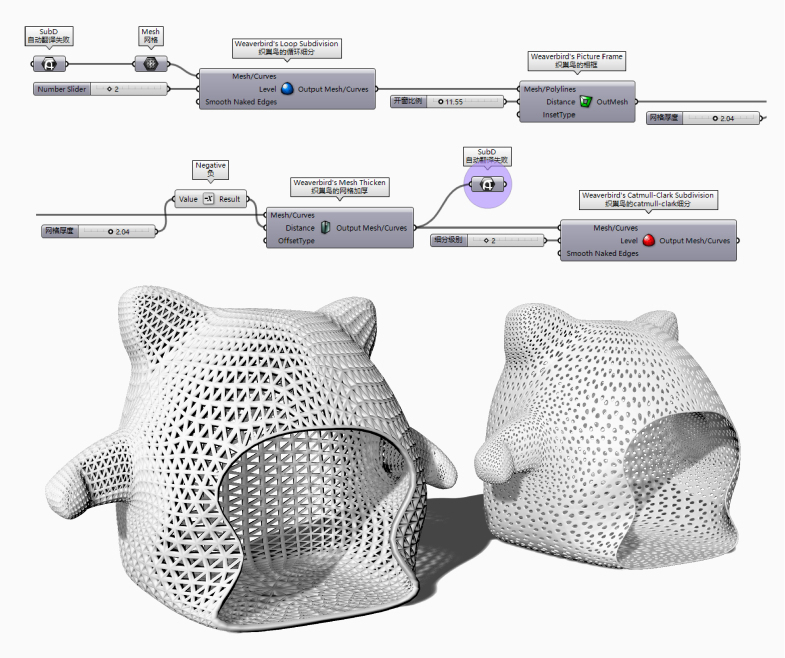

2.Weaverbird 网格开窗/边框：
①Distance：边框开口的数值量
②Insetype：⑴ Percent，以百分比作为输出 ⑵ Parallelogram，以实际距离输出

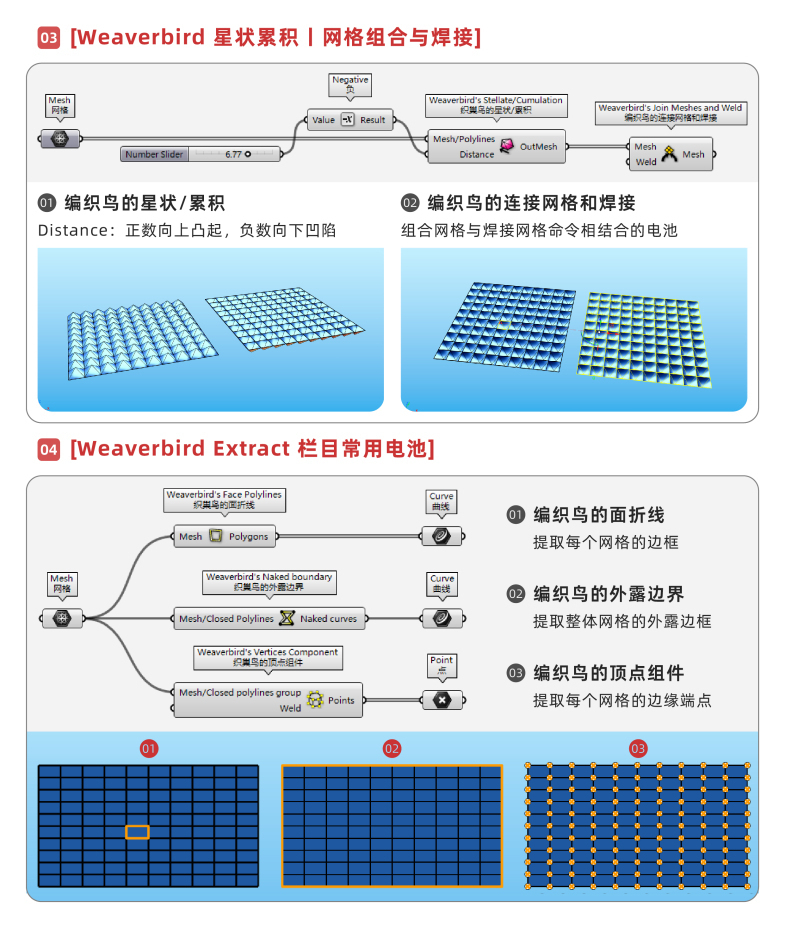

3.Weaverbird 星状累积丨网格组合与悍接：
①编织鸟的星状/累积：Distance：正数向上凸起，负数向下凹陷
②编织鸟的连接网格和悍接：组合网格与悍接网格命令相结合的电池
4.Weaverbird Extract 栏目常用电池：
①编织鸟的面折线：提取每个网格的边框
②编织鸟的外露边界：提取整体网格的外露边框
③Transform 栏目：提取每个网格的边缘端点

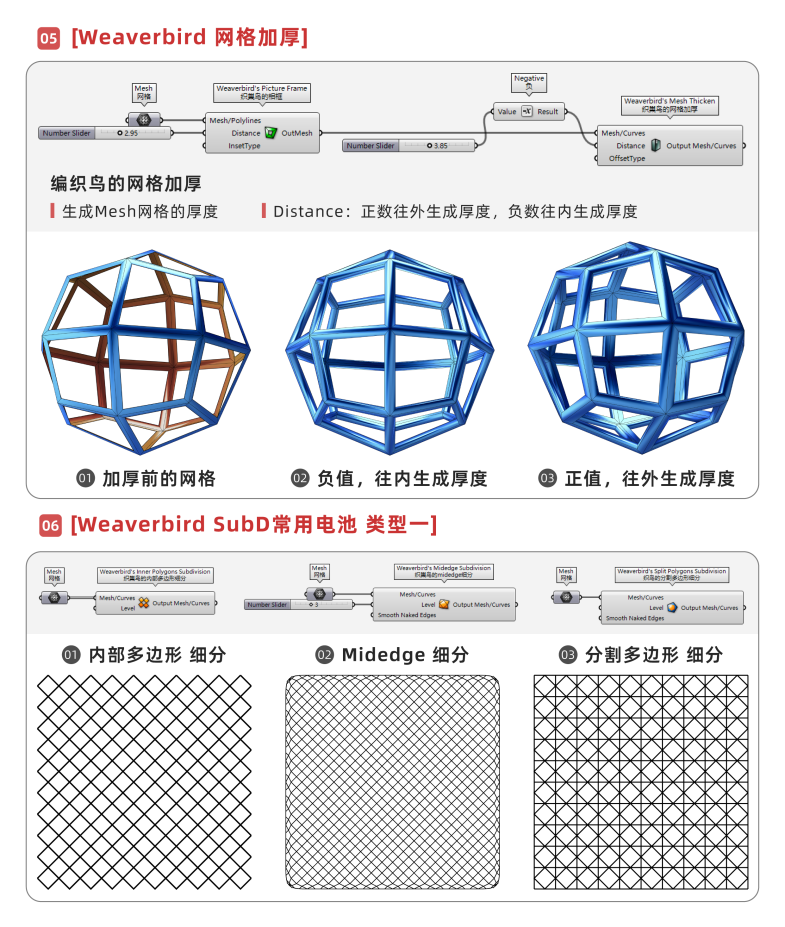

5.Weaverbird 网格加厚：
①作用：生成Mesh网格的厚度
②Distance：正数往外生成厚度，负数往内生成厚度
6.Weaverbird SubD常用电池 类型一：
①内部多边形 细分
②Midedge 细分
③分割多边形 细分
7.Weaverbird SubD常用电池 类型二：
①网格 四边面细分：对每个网格面进行多次细分网格形状为四边面
②网格 三边面细分：对每个网格面进行多次细分网格形状为三边面
③网格 Subd细分 顺滑：对每个网格面进行多次Subd细分，外形将会改变
④网格 结构性细分：对每个网格面进行多次结构性细分，外形不会改变
⑤Level 级别：原本网格面细分 N次方，等级≤3
文案笔记源于日常的工作学习心得，还达不到行业内高专业的程度。
但是希望对有想学习Grasshopper或想零基础入门的的小伙伴带来帮助！！~
也请各位有经验的设计师指正！！
