ISSUE.003 Creo建模美学 - 七步神扫iMac

24|10评论|3650人气|16收藏|2023-03-31 19:47:48

案例:iMac

所谓“神扫”,就是神奇的扫描

同学们可能对这个简单直白的名字感到惊讶,甚至有点想笑。
(我知道一定有同学憋不住的)
但如果你能从前两篇文章里感受到学习creo建模的逻辑和简洁,那今天的案例分享,会颠覆你对扫描的认知,甚至对建模的认知。

今天的案例是iMac一体机的建模,可以先自行尝试一下。

而有过体会的同学应该就会清楚——还原难度极大;如果你学会使用神扫,一切都会变得清晰、简单、有逻辑。
先感受一下完美曲线的魅力:

那么开始今天的分享:

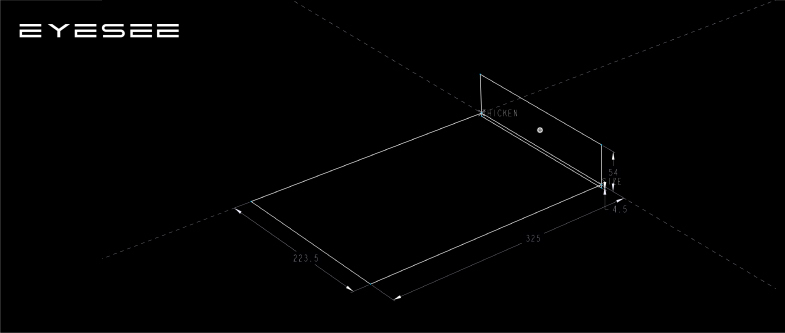

1、草绘两矩形,定义产品的大小和厚度

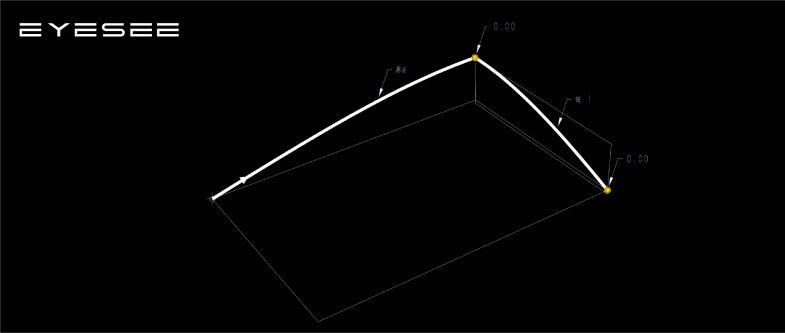

2、进入造型工具,创建平面曲线,注意曲率

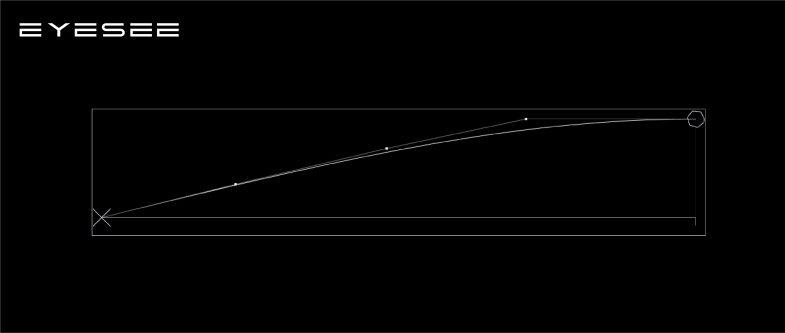

3、重复上步,创建另一条平面曲线

下面将进入本文的关键步骤——扫描

4.1、选择刚刚创建的两条曲线作为扫描轨迹

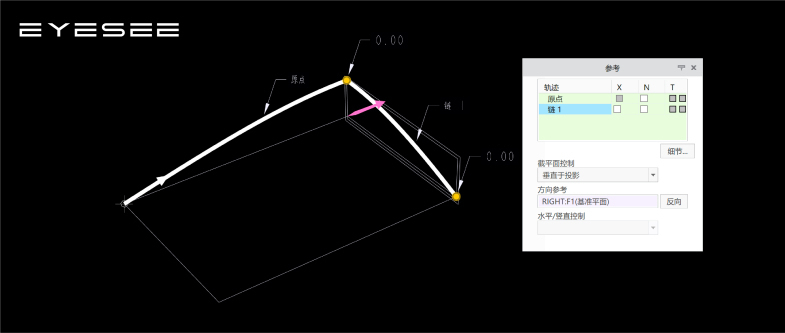

4.2、截平面控制选中“垂直于投影”,方向参考为“RIGHT”。垂直于投影的意思是:截平面垂直于原点轨迹在方向参考上的投影。具体到这个例子,原点轨迹在RIGHT基准面是一条直线,也就是说截平面始终平行FRONT基准面。

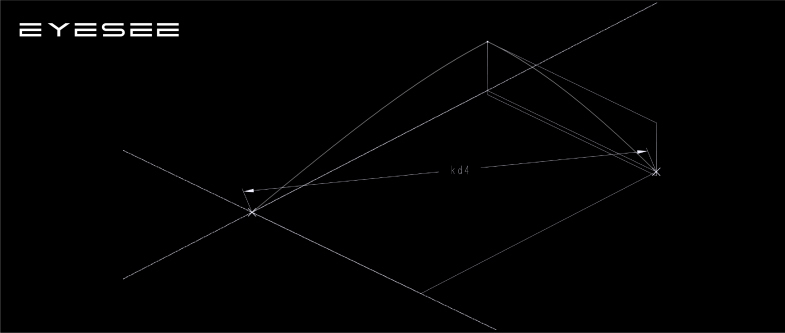

4.3 选标注已知尺寸KD4,这很重要

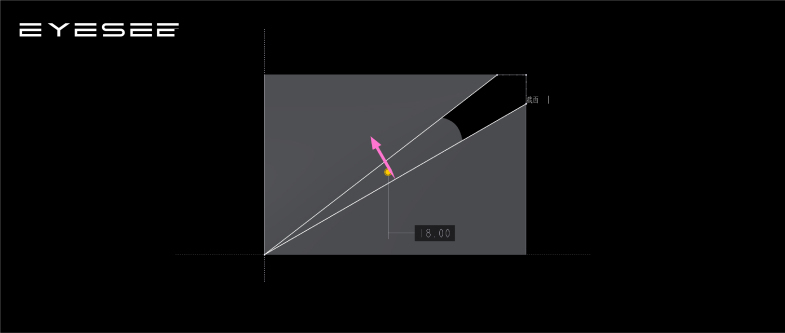

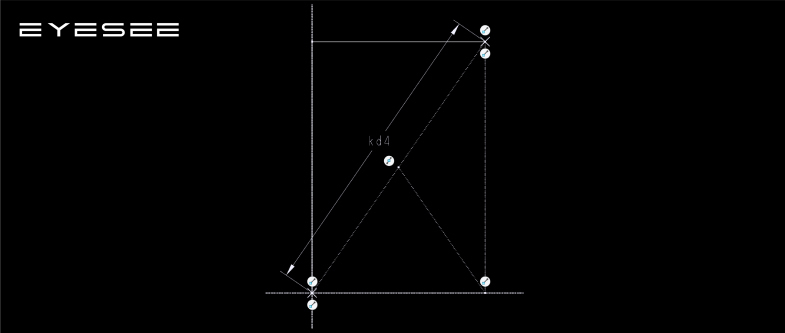

4.4 草绘直角三角形加上斜边上的中线

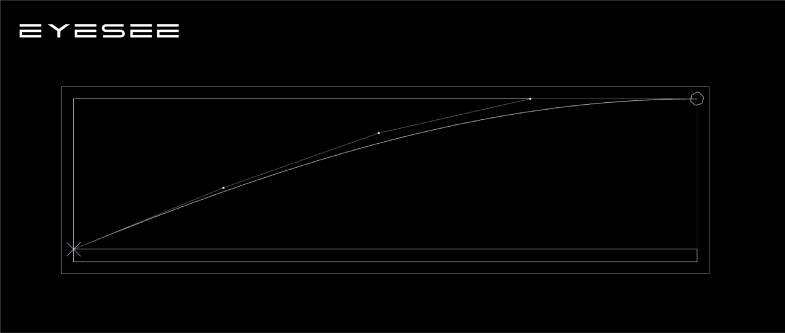

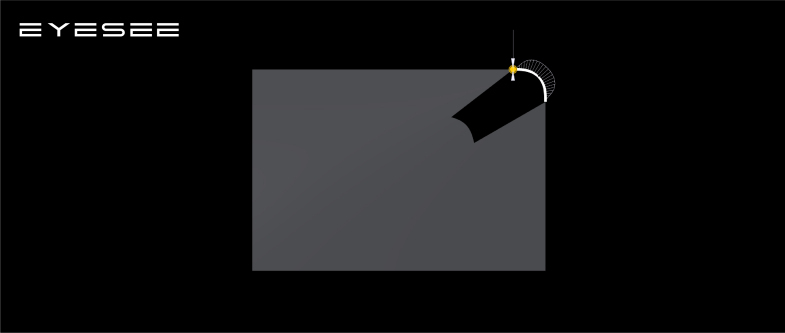

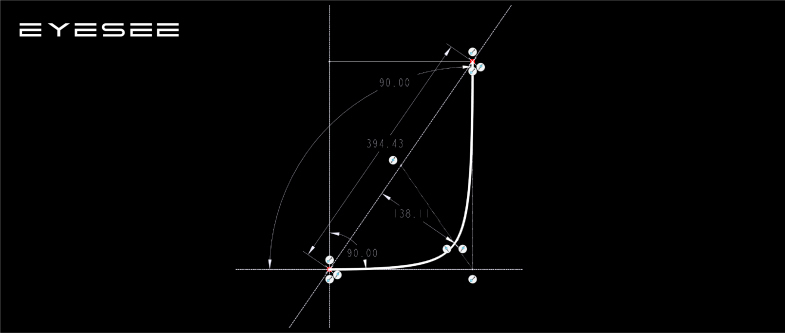

4.5 草绘圆锥弧,在圆锥弧和中线的交点处加一个点,这样圆锥弧的RHO的标注就消失了,圆锥弧就由三点和两端的角度确定了;一定注意圆锥弧两端只能标注角度,不能约束成相切,否则就不能三点圆锥弧了。

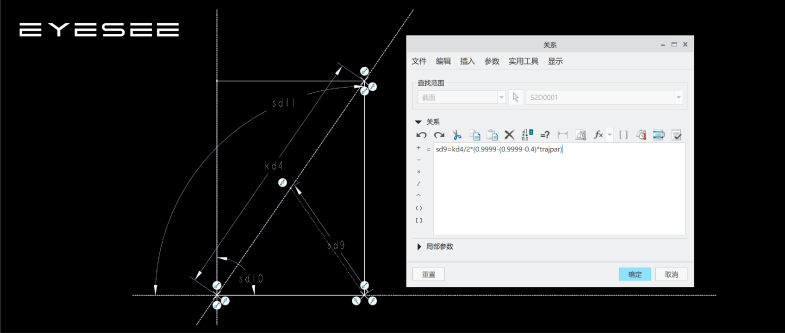

4.6 添加关系sd16=kd4/2*(0.9999-(0.9999-0.4)*trajpar)。

这个关系式的意思是圆锥弧的RHO值从0.9999到0.4。

见证奇迹的时刻到了

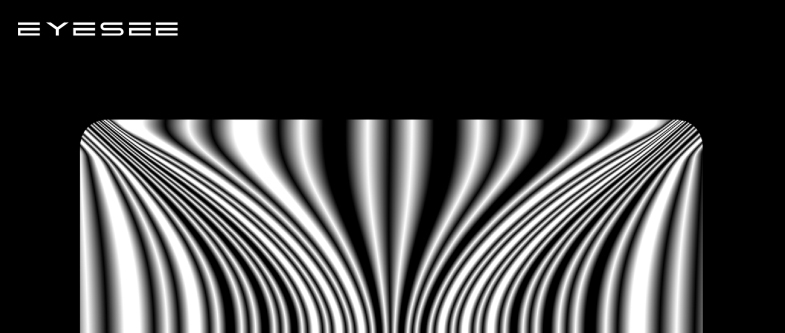

5、我们是按照光影切面

6、在造型模块下创建G3圆角

7、使用边界混合创建四边面,注意边界条件有三边都为曲率连续。

正常情况下,四边面我们首选的工具是造型,造型工具效果不佳的情况下可以尝试边界混合。在这个例子中边界混合的曲率效果更好些。

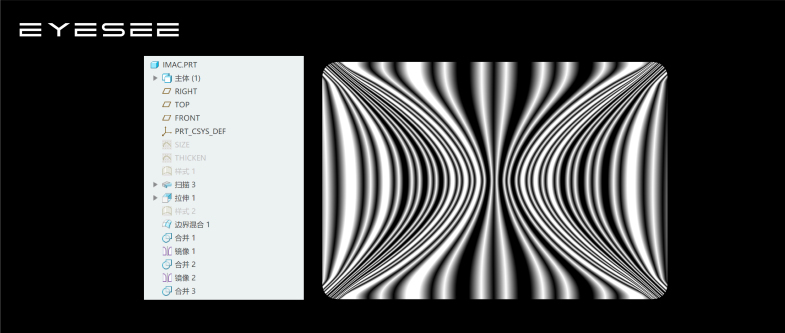

特征树+斑马纹

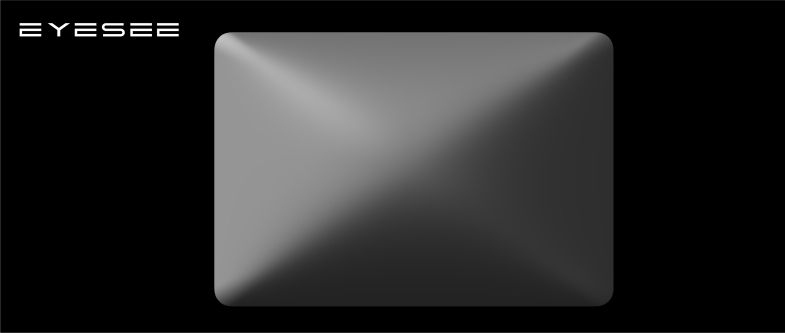

最后效果
