creo:双曲面的纹理特征建模思路3

81|8评论|7292人气|118收藏|2023-04-29 22:23:43

    单方向的曲面和多方向的曲面其实本质上差不多的,部分是圆弧,部分是不规则的样条产生,所对应的方法也不太一样。犀牛我记得似乎有曲面流动的命令可以做(很久没用了有点忘记)。

   creo不同纹理特征做法都不相同,方法也不止一种,灵活运用。我也是大致整理了一下我遇到的一些情况,举的例子也不是完全绝对,互相学习。如果有别的方法,或者别的案例欢迎互相讨论。这里主要讲思路,命令没有详细说明。

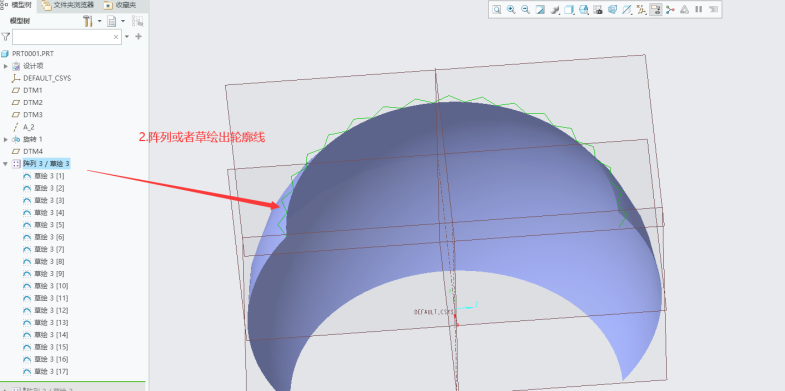

     一般思路点做平面特征,再将平面转换成曲面。大致整理出几个方法1.展平面组,2.环形折弯,3.扭曲,4.扫描,等等(包括其他的阵列,关系式等)。对于一些弧度特别大的,如球体,涉及到的方法可能又会不太一样。

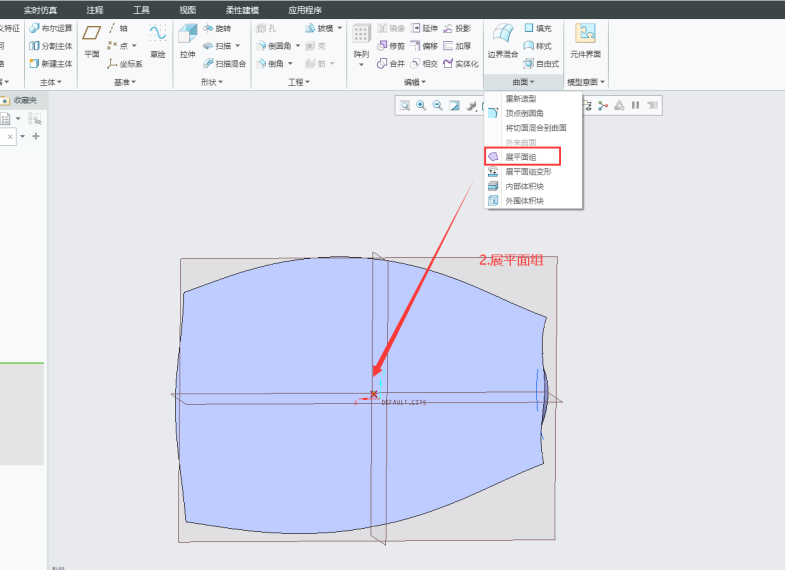

一、展平面组

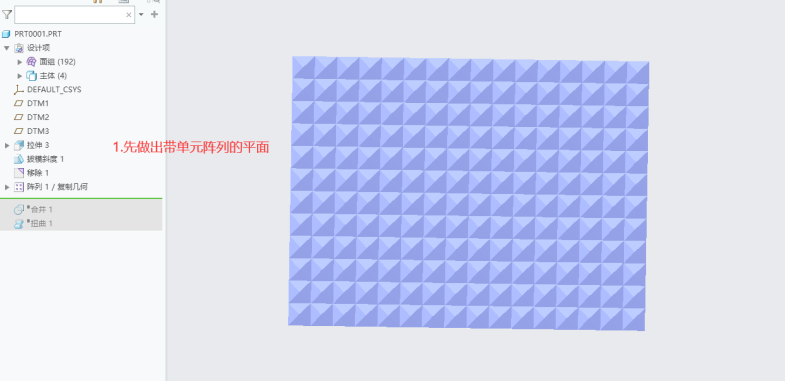

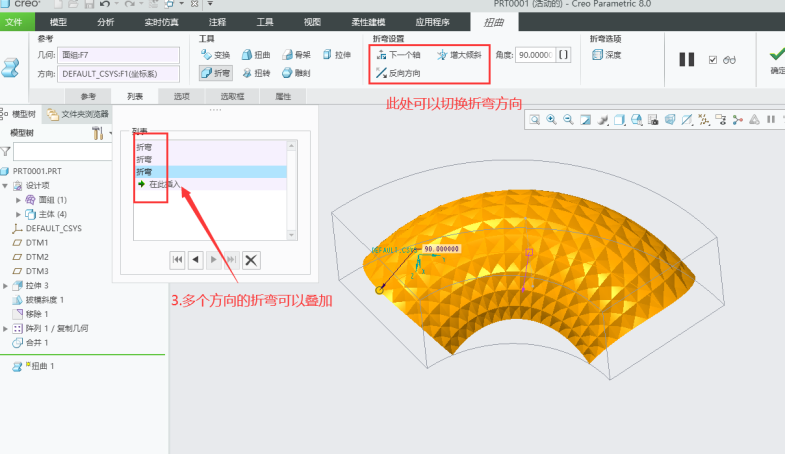

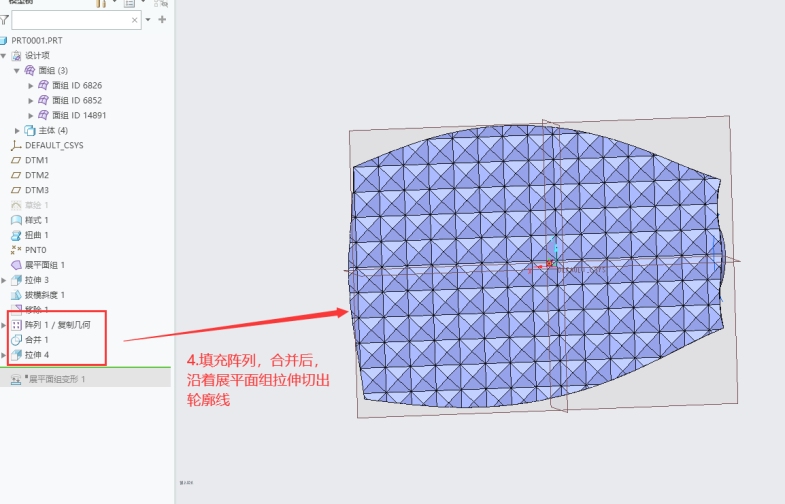

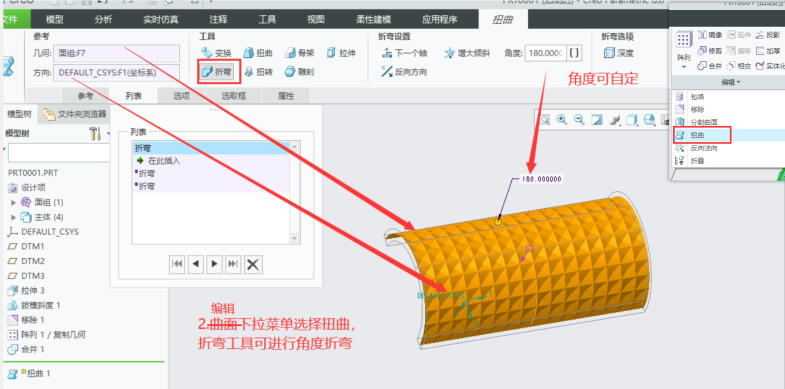

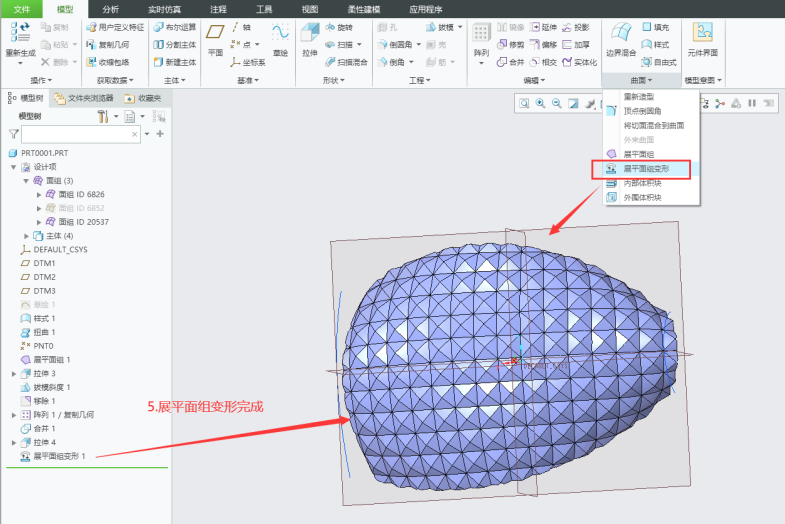

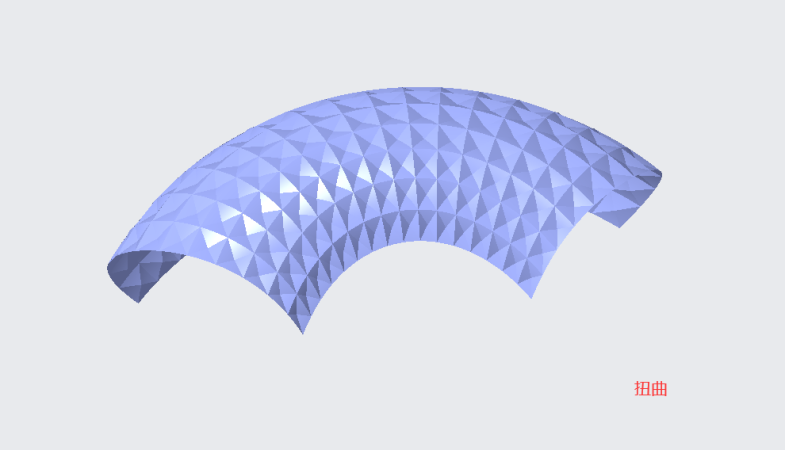

二、扭曲(这个命令真的很强大,感兴趣的朋友可以去了解一下)



折弯的角度,以及折弯的阈值范围都是可以定义的

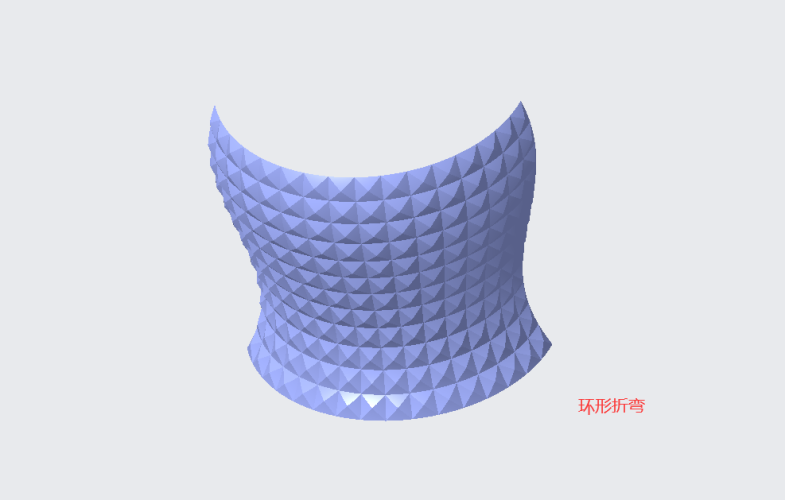

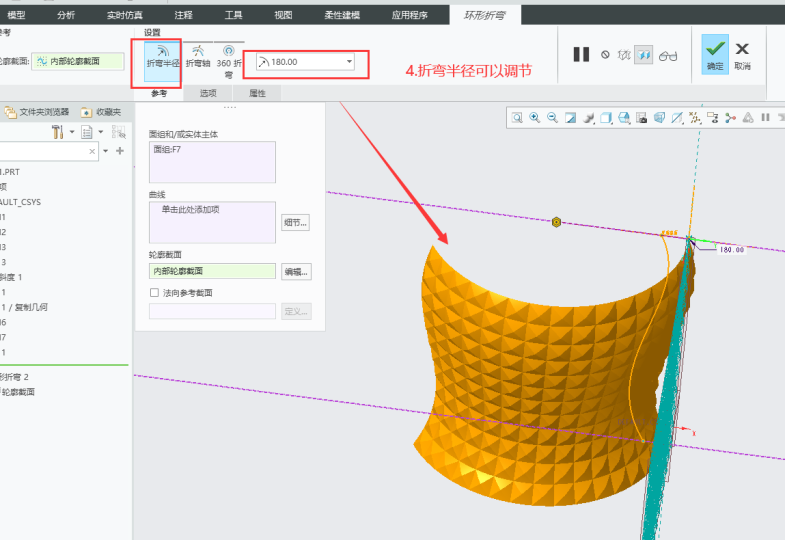

三、环形折弯

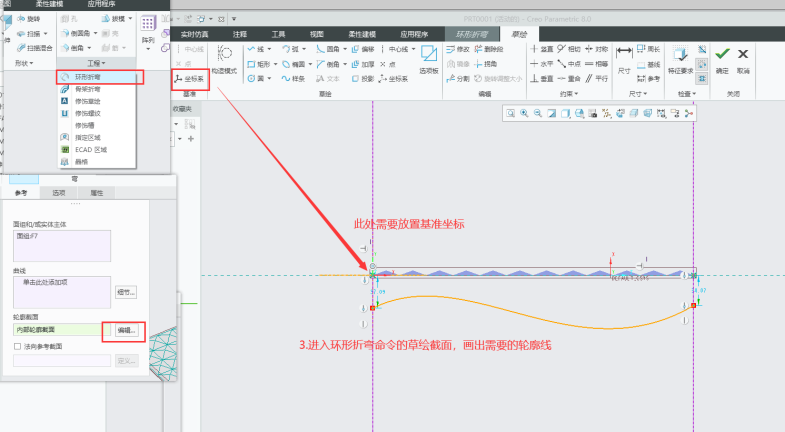

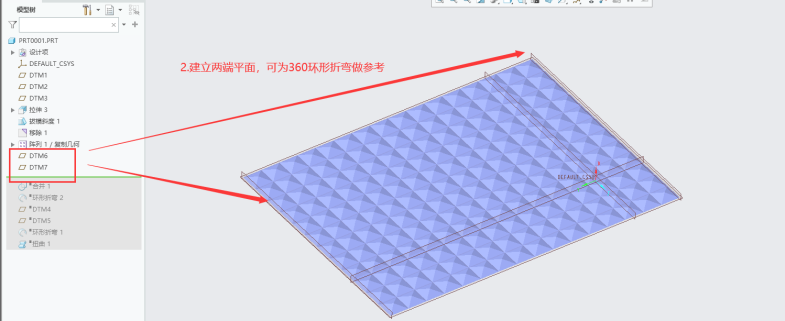

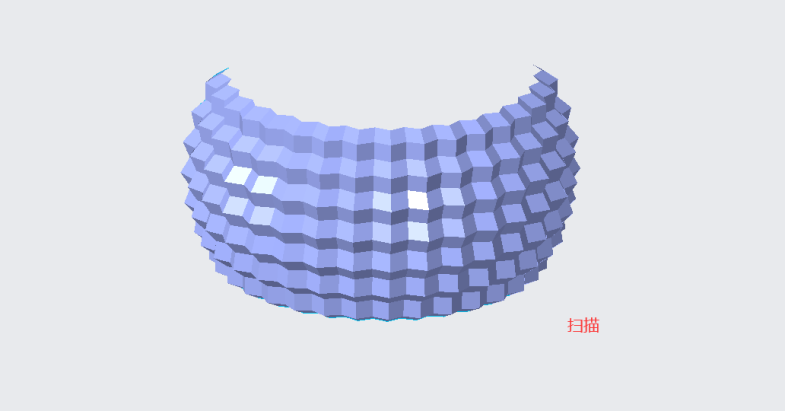

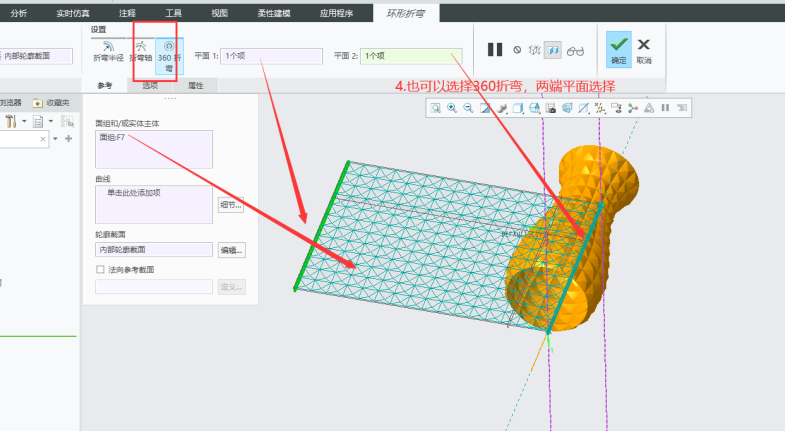

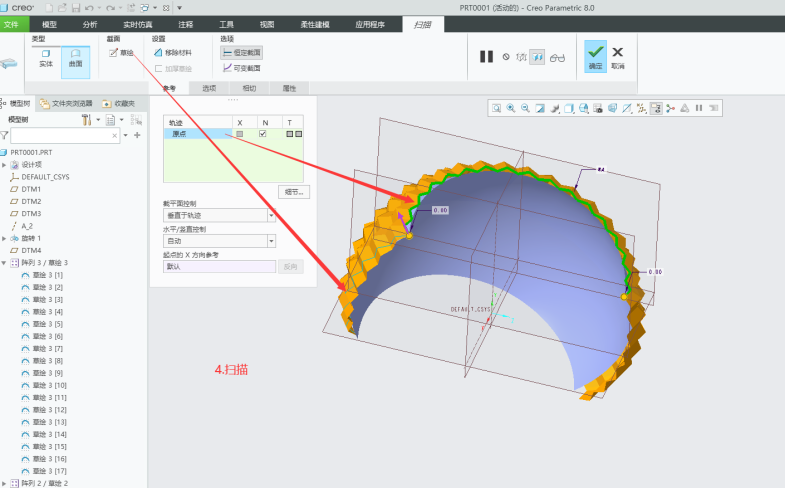

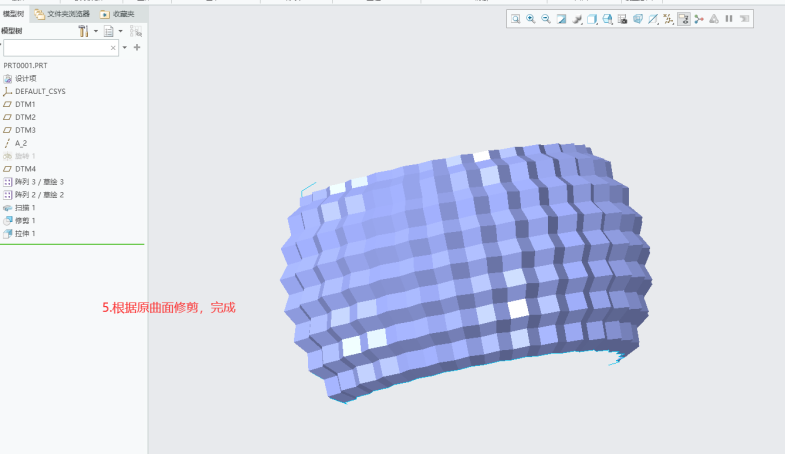

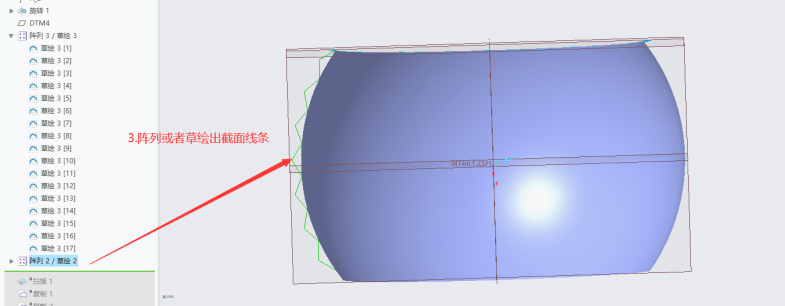

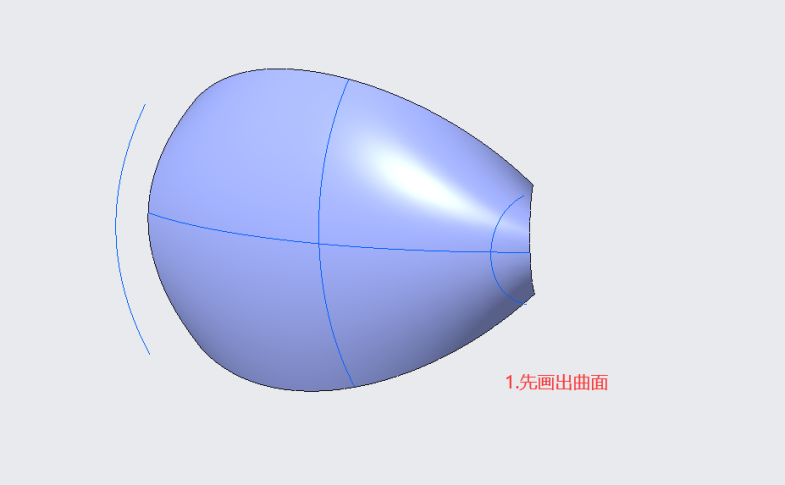

四、扫描
