“曲面流动”遇到变形剧烈怎么办？
WARNING!!!
实战遇到多重曲面与纹理变形过大的解决方法 ：）
---------------------------------------------------------------------------------------
年更选手上线了！！！！（假的）
事实是前段时间的项目过于普通，没遇到特殊的案列可以分享
最近感兴趣于AI的应用
不知道什么时候人工智能可以代替咱们建模，舒服斯基...
话不多说
咱很少做含复杂纹理的项目
但是
最近一个项目，一时兴起（不要学）
渲染时用KS做了个程序纹理
完事甲方让我给建出来 :( :( :(
工作量立马飙升
所以
我遇到了每个用“沿着曲面流动”命令的帅小伙都会遇到的问题
多重曲面、纹理变形
怎么处理？
----------------------------------------------------------------
一、
首先：

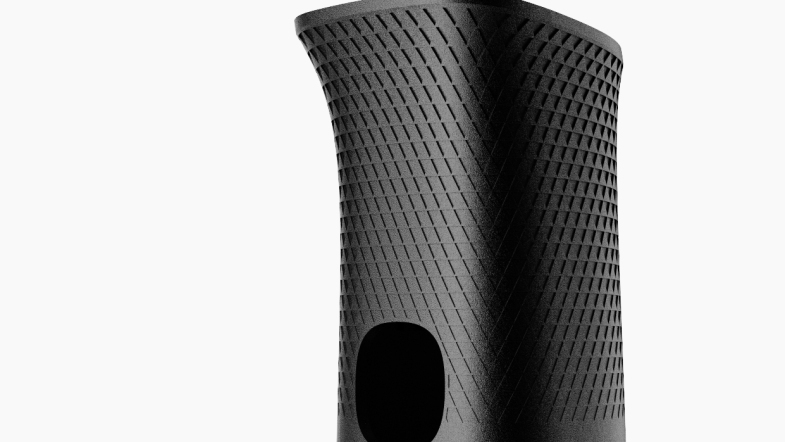

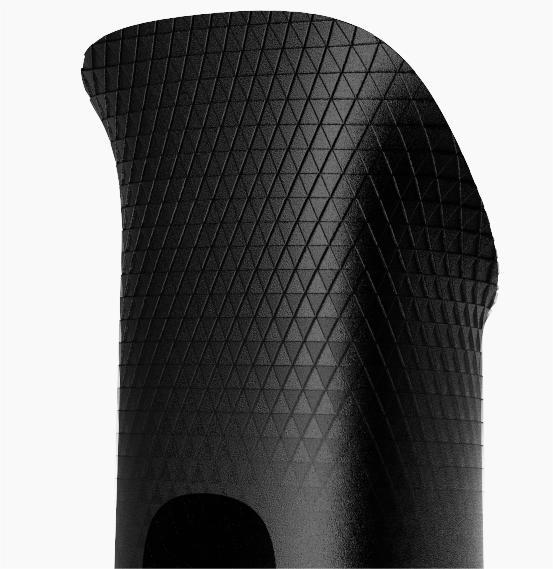

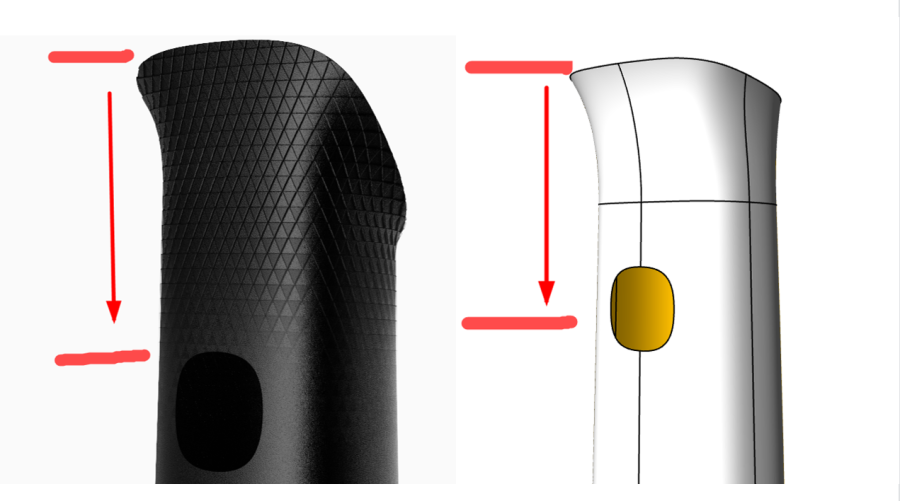

分析左侧效果图纹理：下凹的三角形、阵列、从上到下凹的深度渐弱
其次：
右侧模型，为MD提供的模型

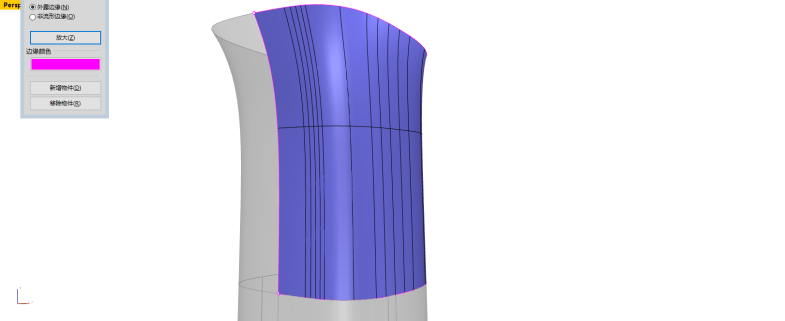

从分面可以看出，纹理覆盖区域包含多重曲面
此时，要顺利使用曲面流动，则需要将其转化为单曲面
先将需要覆盖纹理区域切割下来
左右对称模型，做一半再镜像，

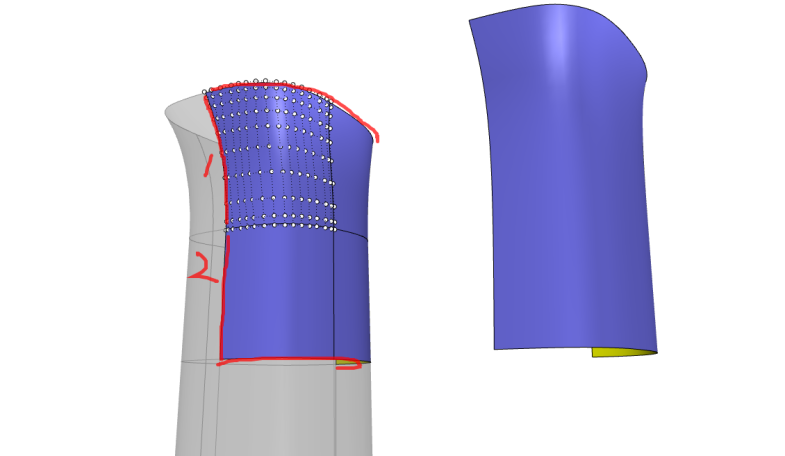

将其看作一个大的四边面，提取其边缘曲线

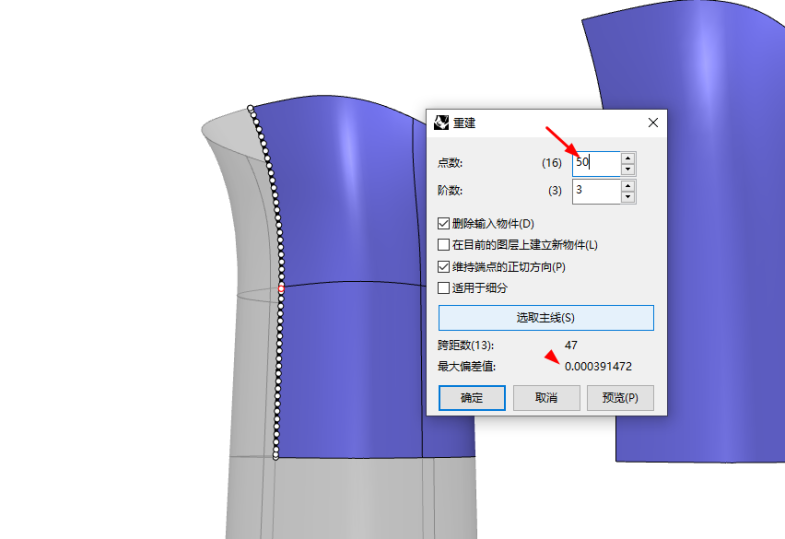

四条边要像1、2两段一样，要组合并使用重建曲线命令（3阶多点，点数取决于下面的“最大偏差值”要小于软件公差0.001就行）

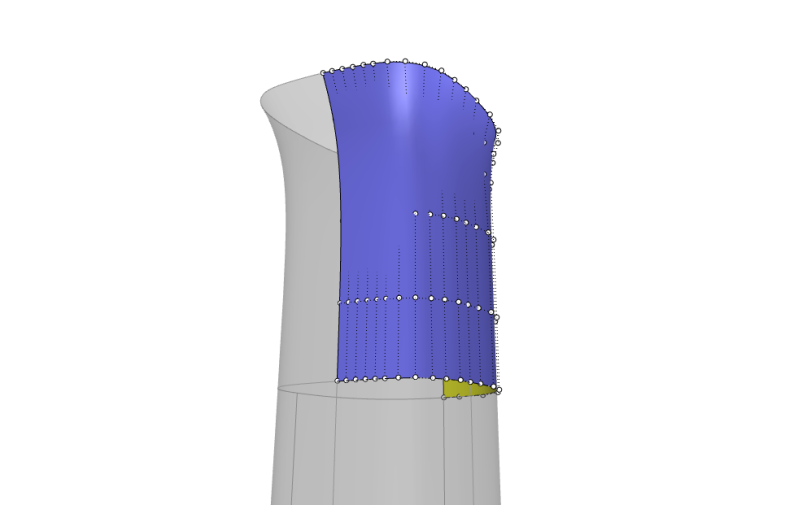

得到4条边后，可以再在曲面上提取一些结构线，使用”网格“命令得到最终成品单曲面
（其中可能需要调点等其他操作，来控制生成的单曲面与原多重曲面尽量逼近）
----------------------------------------------------------------
二、
接下来
是制作流动纹理的过程：
1. 为避免因基准平面于目标曲面尺寸相差太大而导致的变形

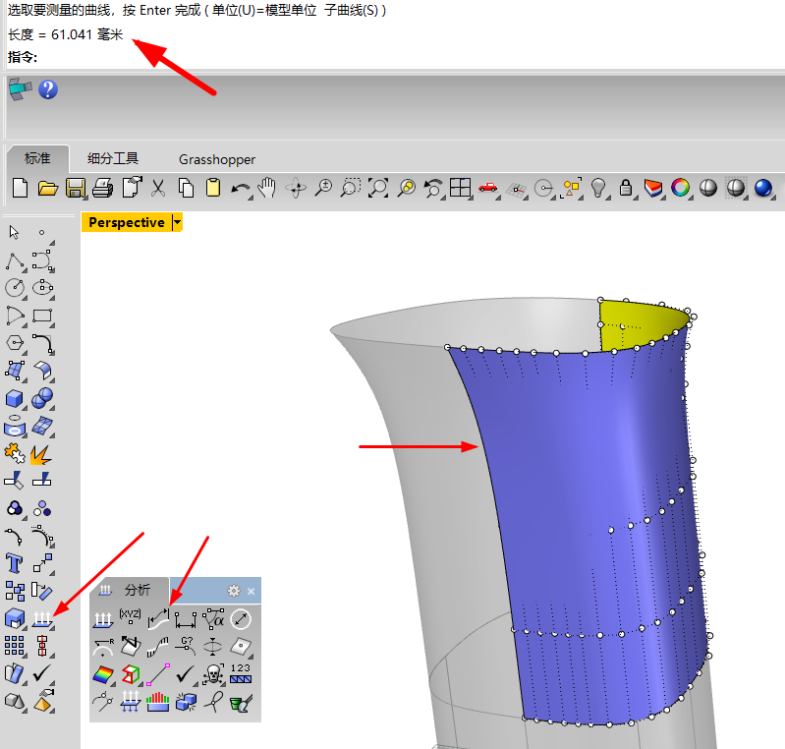

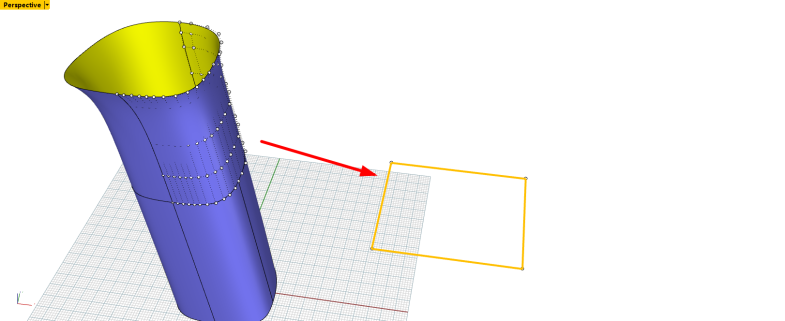

先测量目标曲面四边长尺寸，以此定义基准平面的尺寸

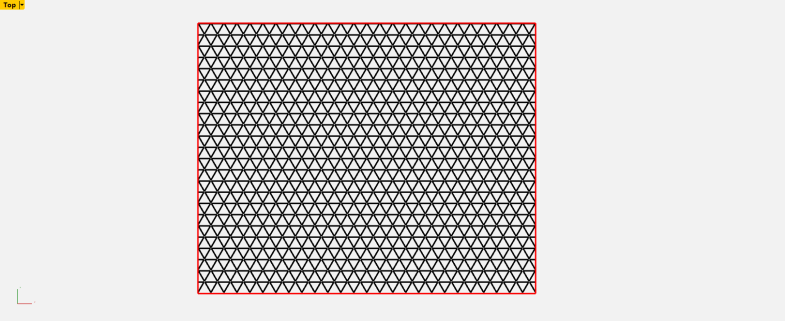

2. 将三角形纹理阵列到基准平面之中
要注意左右相接处能对的上

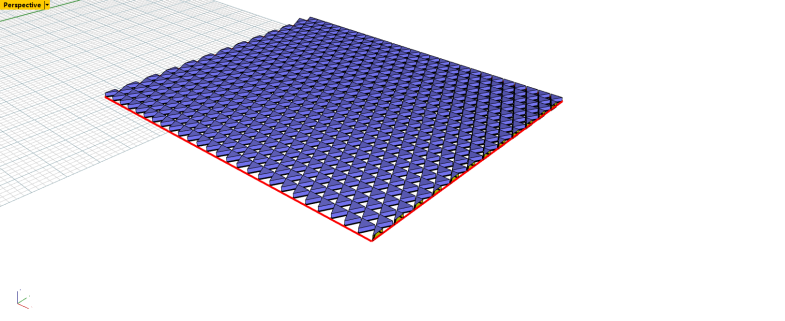

3. 将纹理曲线拉伸成高1mm的体块

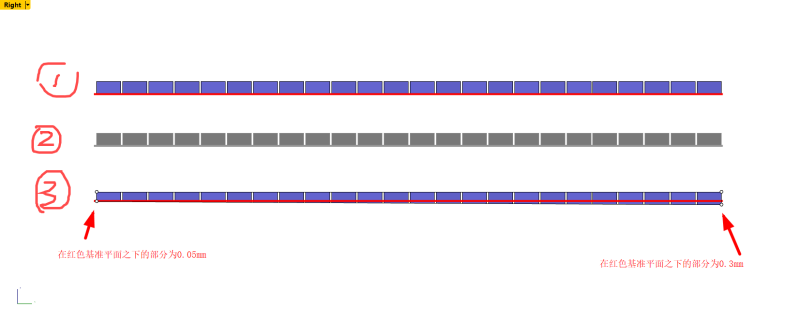

此时从侧面看，如①所示，拉伸体在红色基准平面上方
红色基准平面相当于目标曲面的表面
咱要对流动到目标曲面上的纹理体块，使用布尔运算命令，
切割出由深（0.3mm）到浅（0.05mm）的三角形凹槽，
那么纹理在基准平面上的相对位置关系因如③所示。
左边在基准平面之下的为0.05mm，右边在基准平面之下的为0.3mm

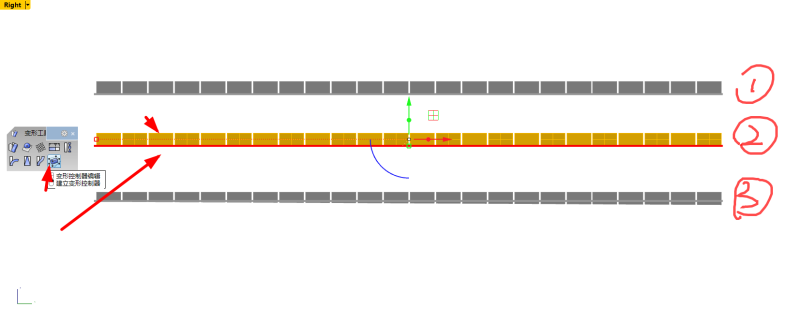

4. 这一过程可以使用“变形控制器”命令完成，
依次选择“边框方块----世界”
并将xyz三个方向都设置为1阶2点
在左侧选中下方控制点下移0.05mm，右侧选中下方控制点下移0.3mm
完成后要记得选中方框并删除才能使用变形后的体块
到此，纹理制作部分完成！！！！
----------------------------------------------------------------
三、

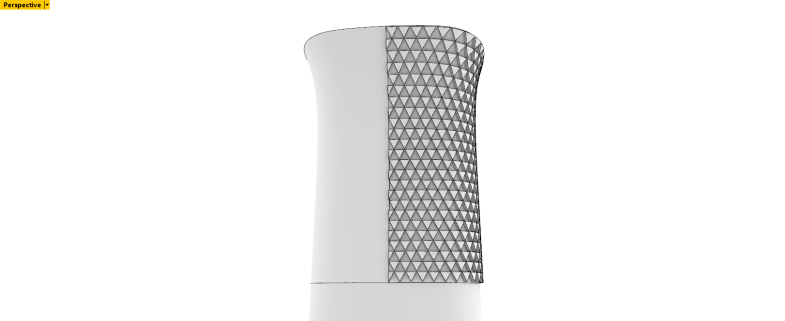

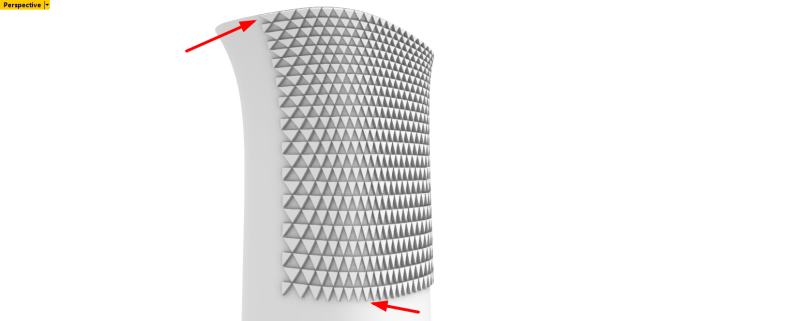

若接下来就使用曲面流动将体块流动到目标曲面上，将会得到如下结果
可见箭头处的变形夸张，并非想要的结果
之所以变形，是因为目标曲面的结构线分布不均匀
为了解决变形夸张的问题，我发现可以：
使用细分工具处理曲面，使其结构线分布相对均匀

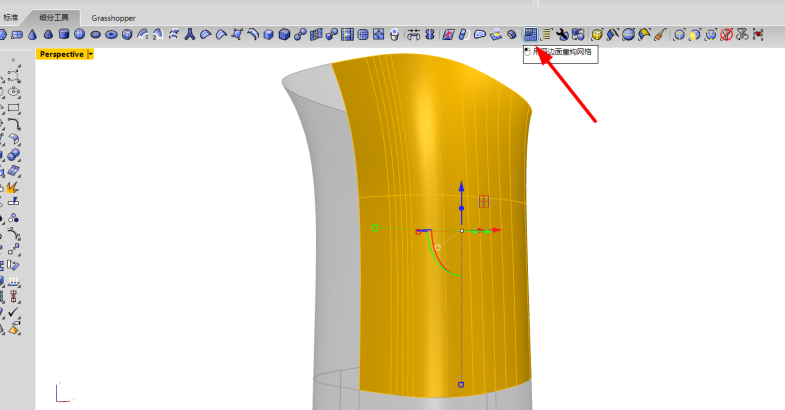

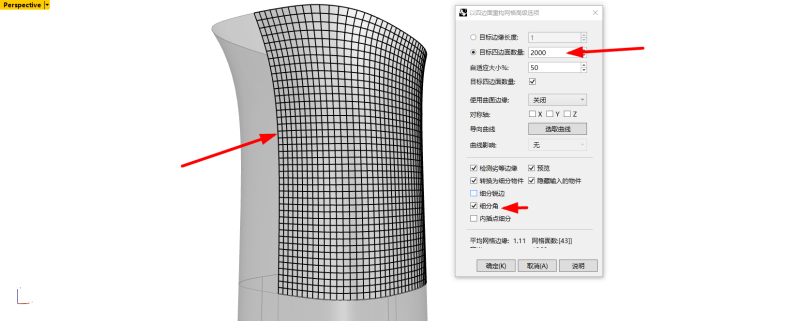

先利用细分工具里的“用四边面重构网格”命令，
将目标曲面先转化为由大量且密集的四边面构成的细分曲面，

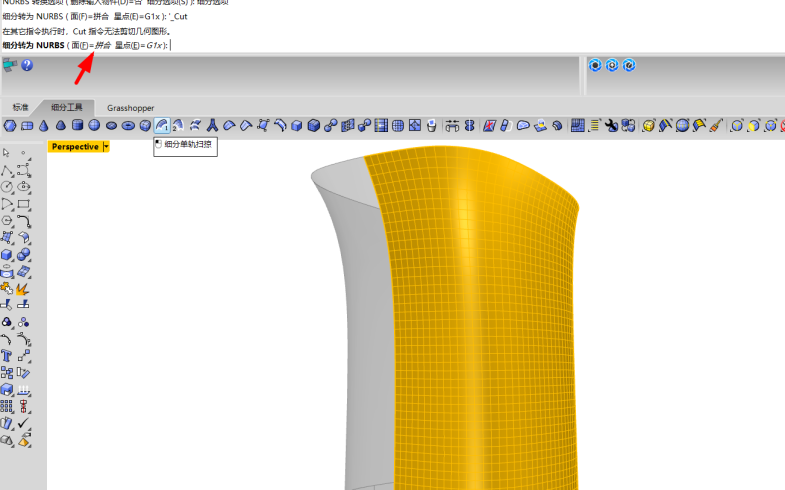

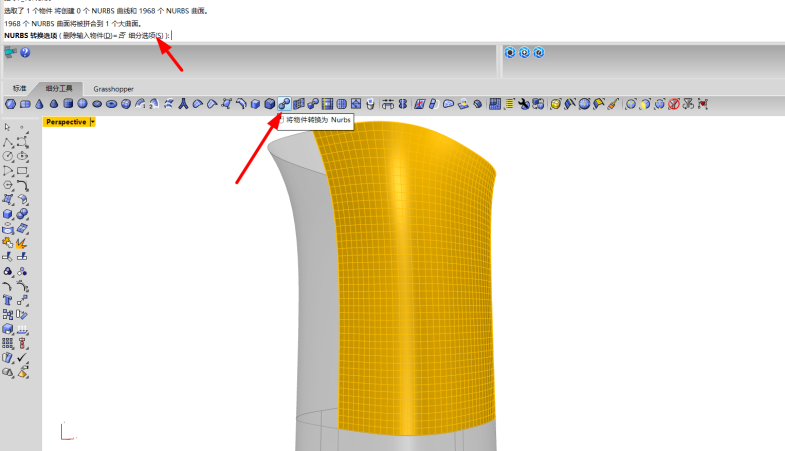

再使用“将物件转化为nurbs曲面”命令（细分选项选择：拼合），将其转化为nurbs曲面

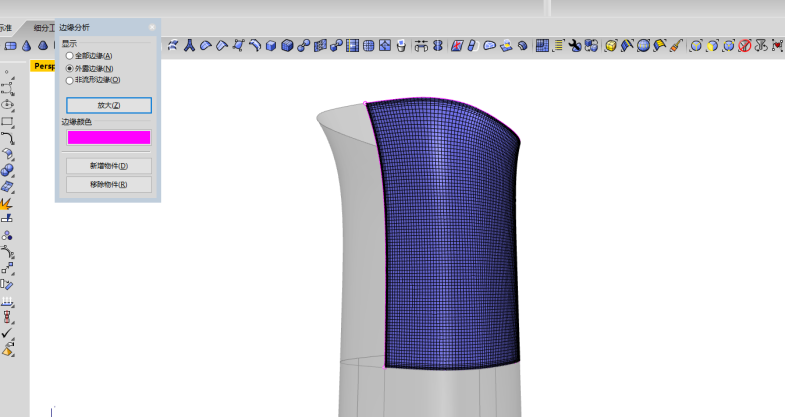

此时将得到一个结构线分布均匀细密的四边面（靠近边缘处结构线较密，但并不影响）

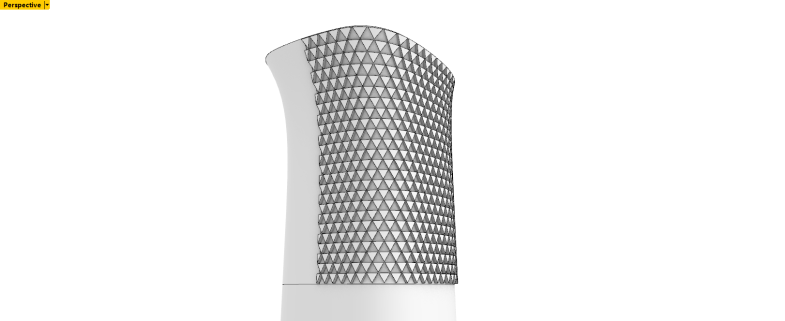

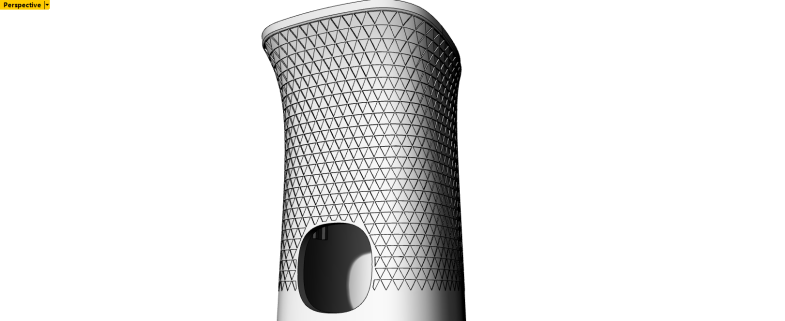

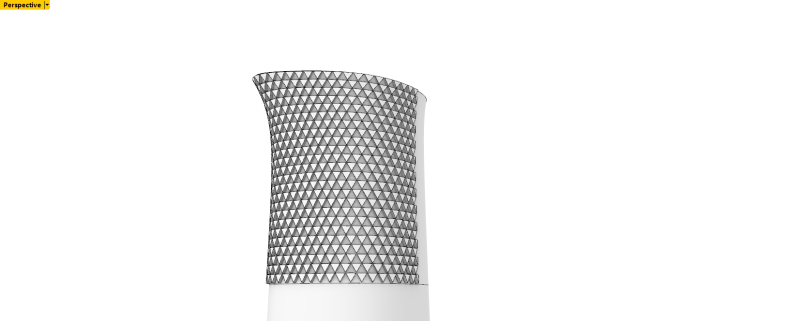

神奇的来了，咱再用曲面流动命令将会得到如下结果
几乎是完美的 :0 哈哈
最后，删掉经过细分处理后的曲面（因为曲面边缘与周边连续性没有了），记得用之前的单曲面进行布尔运算（最好可以用最开始切割出来的多重曲面）
纹理变形不再剧烈
到此，
可以发现，是不是一开始就不用将多重曲面转化为单曲面？
而直接将多重曲面进行细分处理就行？
有可能吧...
最后，奉劝有较多纹理设计需求的帅小伙，
去学grasshopper，不要搁这浪费时间了......
