【CMF工艺篇】模内装饰工艺解析

64|6评论|4923人气|62收藏|2024-09-08 23:19:56

欢迎大家点击关注普象,以及我的订阅号:CMF易听就懂。可加我好友哦!最下方扫码进群!

在现代制造业中,创新工艺如繁星璀璨,模内装饰技术(In-Mold Decoration, IMD)便是其中之一。作为CMF需要了解的重要内容,模内装饰技术通过将印刷薄膜与塑料基材结合,创造出具有复杂形状和丰富外观效果的多功能部件。其广泛应用于汽车、家电、3C数码等行业,包括:IMR、IML、IMT、INS、IME等多种工艺。笔者将根据自身理解详述模内装饰技术的基本内容使其“易听就懂”。

一、IMR工艺
IMR工艺的表象在于“剥离”。工艺流程中PET卷膜经过高精度印刷,获得色彩鲜艳,细节丰富的设计效果,通过机械传动装置将PET薄膜自动定位到注塑模腔中(一个不恰当的例子:类似于奶茶店用于塑封奶茶的机器),借由注塑工艺所产生的高温高压,将PET薄膜上的图案转印到塑件表面。此过程伴随着薄膜层与油墨层的分离,以此形成表面装饰效果。
IMR的优势体现在高效的生产速率,能够快速实现复杂的图案和精细化纹理的转移。广泛用于电子产品外壳、汽车内饰件等领域,提升产品的设计感与品质感。相反,由于是油墨层附着在塑件表面,长期使用可能导致图案磨损或褪色。由于工艺的流程化操作,复杂的三维结构难以实现效果覆盖。


二、IML工艺

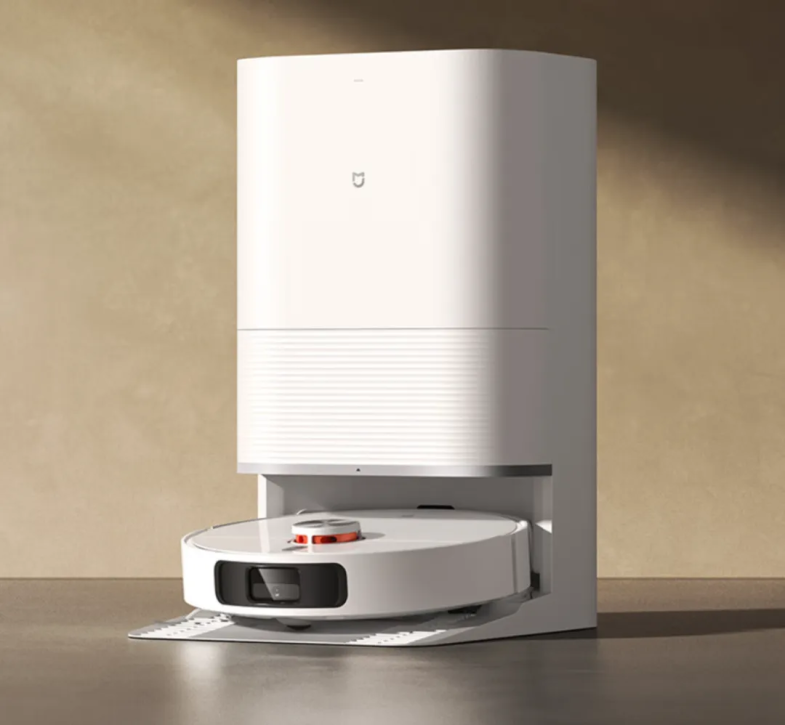

IML工艺的表象在于“预成型”。工艺流程中需要先将印刷好的PET薄膜通过成型机进行预成型,并进行修剪,通常成型效果与塑件装饰面外观一致。后将成型好的PET膜片放入注塑模具中,进行注塑成型。此时,IML用于装饰的油墨层被夹在PET薄膜与塑件之间,从而提高了表面抗刮擦性,能够长久保持外观效果的稳定性。
IML由于夹层的工艺方式,表面装饰性更长久,能够实现复杂的纹理和高光泽效果,提升产品高级感。相反预成型和剪切工艺增加了整个流程的复杂性,导致成本上升,也限制了设计的自由度,特别是对复杂三维结构的适应性较差。


三、IMT工艺

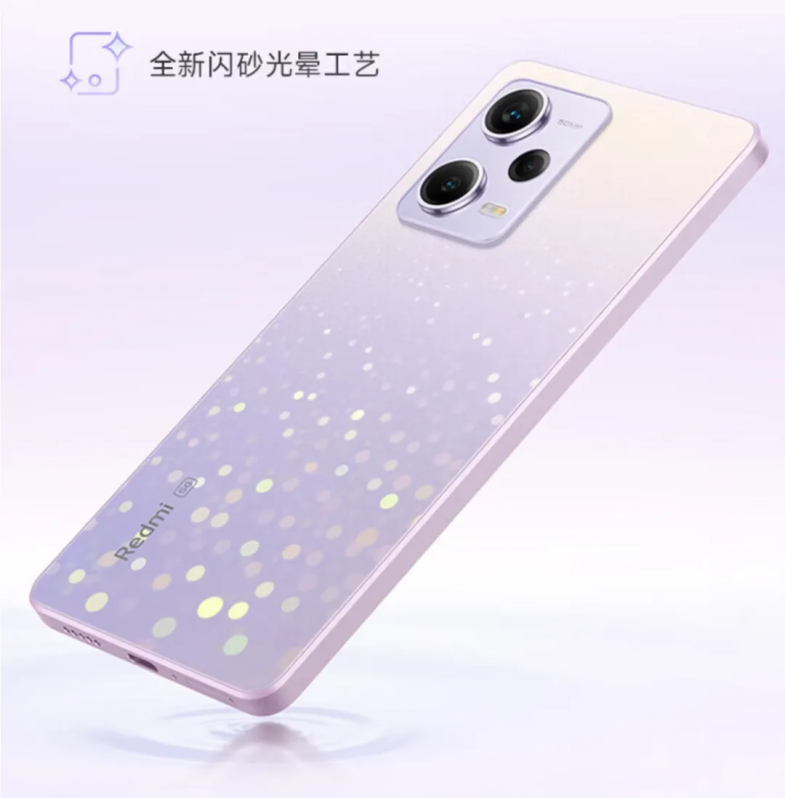

IMT工艺的表象在于“光学效果”。其工艺可以被视为IMD的衍生工艺,工艺流程中与众不同的是PET薄膜所呈现的三维、渐变等复杂的金属光学效果。通过在PET薄膜表面转印UV纳米纹理(光栅),并进行PVD(物理气相沉积)镀膜,来实现。IMT工艺通常采用与IMR相似的流程,即通过高温高压将薄膜图案转移至塑件表面,但其独特的视觉效果,使得产品外观更为多样化。

IMT的外观效果是极其丰富的,但PET装饰薄膜涉及纳米纹理的设计、开模、转印、镀膜等系列化工艺,生产过程较为复杂,成本较高。


四、INS工艺

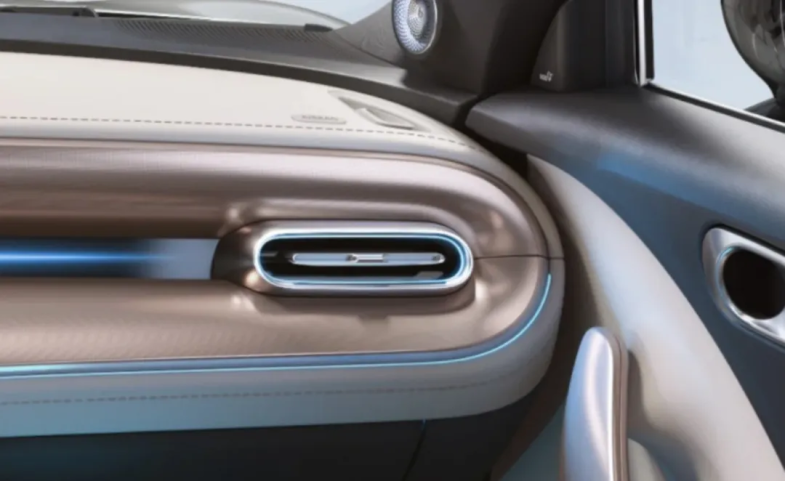

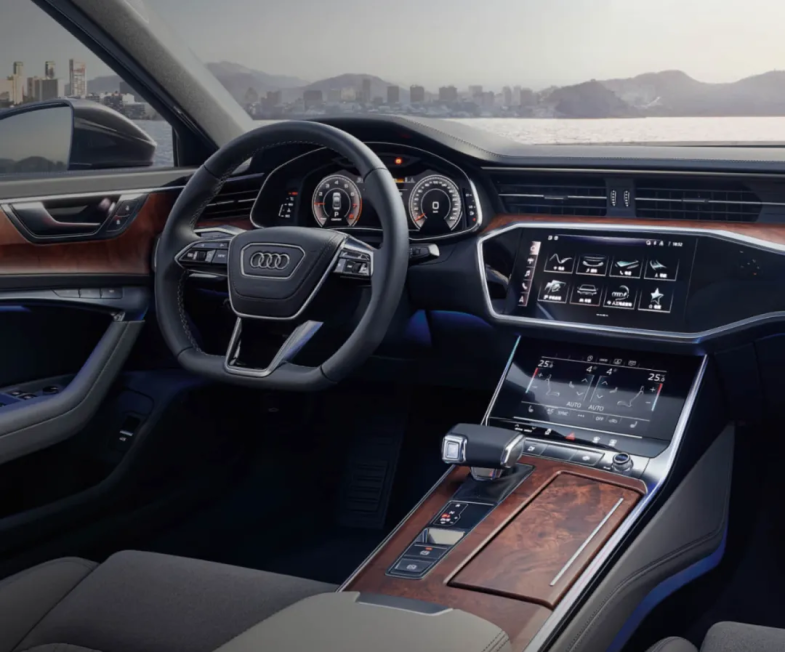

INS工艺的表象在于“拉伸性”。INS工艺是IML的衍生技术,通过吸塑等成型方式,将印刷好的PET片材进行三维拉伸,后按照产品外形进行裁切,再将薄膜精确放置于注塑模具中进行成型。该工艺广泛应用于汽车内饰设计和制造,如仪表盘、中控面板等。其最大特点是能够实现复杂形状的表面装饰,特别适合曲面和不规则形状的产品外观,大幅提升了设计自由度,不再受限于简单的平面设计。
值得注意的是,高拉升性的PET薄膜需要精准控制工艺参数以保证图案的完整性和美观度。当然任何工艺都有上限,过高曲率和复杂凹陷的产品,INS工艺实施难度较大,也容易出现撕膜的风险。
五、IME工艺

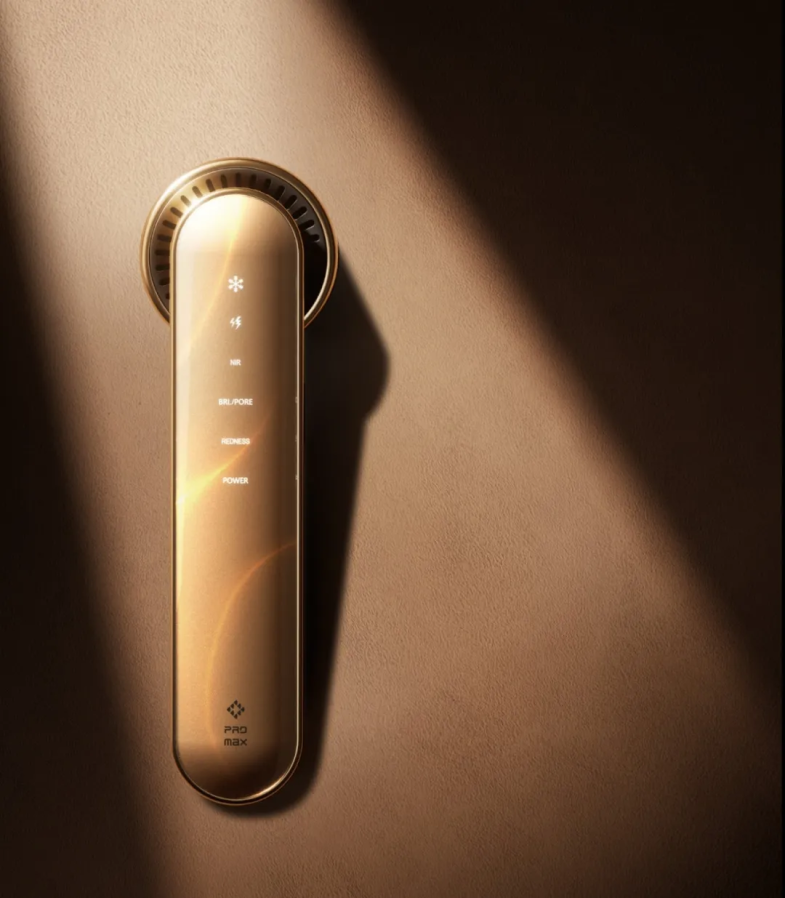

IME工艺的表象在于“印刷电路”。其被称为模内电子技术,是传统IMD技术与柔性印刷电路相结合的产物。通过将功能性电路或触控传感器印刷在薄膜上,再将其与塑件一体成型。IME工艺可以在注塑过程中同时完成电子电路的集成。这种技术广泛应用于汽车、家电和消费电子产品中,最终的成型件不仅具有装饰功能,还能实现触摸响应的智能交互体验。
IME将装饰和电子功能集成到同一部件中,显著减轻产品重量,简化组装工艺,提升产品的一体化设计。其附带的触控、感应功能,为产品设计带来了新的可能性,提升用户体验。
IME工艺涉及电路的设计和制造,与传统的模内装饰相比,工艺复杂性显著增加,生产成本较高。且由于电路被集成在模内,长期可能面临老化、故障等问题,对生产和设计提出了更高的要求。在产品设计阶段,应进行全面的可靠性测试,以确保电路在长期使用中的稳定性和耐用性。


六、未来趋势
模内装饰工艺在未来具有广阔的发展前景。随着科技进步和市场需求的不断变化,这些工艺将继续创新,为产品设计与生产带来新的可能性。一方面,技术革新将进一步提升工艺的性能与质量,开发更为先进的工艺技术和材料。另一方面,这些工艺将与其他先进技术(如柔性电子、智能材料等)相结合,创造出更具竞争力的产品。
总的来说,模内装饰工艺将继续在现代制造业中占据重要地位,这些工艺各具特色,CMF未来将持续见证更多高品质产品的诞生。
好了,本次先写到这了啦,我们下期再见!!
